Instrukcja instalacji radiatorów grzewczych

Instalacja radiatora grzewczego

Przed rozpoczęciem prac należy wziąć pod uwagę kilka szczegółów:

• Przed wymianą radiators woda powinna być zablokowana tylko w mieszkaniu klienta, a nie w całym domu.

• Wodę należy zamykać tylko pracownicy zarządcy (ŻEŁK), posiadający odpowiednie kwalifikacje do tego celu. Nawet przy wymianie radiators własnymi rękami, poręcz się to zadanie specjalistom. W przeciwnym razie ryzykujesz pozostawieniem bez wodociągu wszystkich mieszkańców, których mieszkania znajdują się na stojące.

• Wymiana radiatorsa, w idealnym przypadku, również powinna być przeprowadzana przez pracowników zarządcy (ŻEŁK) lub specjalnie zatrudnionych do tego pracowników. Jeśli samodzielna demontaż i montaż został wykonany przez klienta, cała odpowiedzialność za prawidłowość systemu spoczywa na nim.

• Instalacja i wymiana radiatorsa przy użyciu metody zgięcia rur i pracy gazowej spawalniczej, zamiast tradycyjnego systemu instalacji, również powinna być przeprowadzana przez pracowników mających określoną kwalifikację do przeprowadzenia prac o podwyższonym poziomie bezpieczeństwa.

Wybór i montaż radiatorów różnych typów

Na rynku obecnie dostępne są radiatory wykonane ze żeliwa, aluminium, stali oraz dwumetalowe radiatory. Jak wybrać odpowiedni?

Radiatory żelazne

Nowoczesne radiatory żelazne to już nie te gęste harmoniki, którymi znamy się z „khrushchevki” i większości mieszkań sovietskich. Dziś wyglądają jak płaskie panele z wygładzonymi rogami i prezentabelnym wyglądem. Dzięki swoim fizycznym właściwościom żelazo, nagrzewając się, długo utrzymuje ciepło, stopniowo oddając je pomieszczeniu.

Przewagi: poprawiony wymień ciepła, czas trwania około 25-50 lat. Wady: duży ciężar (jedna sekcja żelaznego radiatorsa waży około 8 kg), dlatego montaż radiatorów grzewczych z żelaza jest niemożliwy w niektórych pomieszczeniach, ściany których wykonane są z drewna lub np. gipsokartonu. Jedynym sposobem mocowania radiatorsa w takich domach jest przebicie przez ścianę. Ponadto, ze względu na niesprytne powierzchnie i mały odstęp między sekcjami, takie radiatory są ciężkie do czyszczenia.

Wady: duży ciężar (jedna sekcja żelaznego radiatorsa waży około 8 kg), dlatego montaż radiatorów grzewczych z żelaza jest niemożliwy w niektórych pomieszczeniach, ściany których wykonane są z drewna lub np. gipsokartonu. Jedynym sposobem mocowania radiatorsa w takich domach jest przebicie przez ścianę. Ponadto, ze względu na niesprytne powierzchnie i mały odstęp między sekcjami, takie radiatory są ciężkie do czyszczenia.

Producenci: Model MS-140 lub tzw. „harmonia” - wieczna klasyczka, dobrze znana dla nas wszystkich. Przekształcone żelazne radiatory można znaleźć w katalogach VIADRUS (Czechy), ROCA (Hiszpania) i FERROLI (Włochy), a także u ojczystych producentów - CZAZ (Ceboksaryski Zawodowy Zakład) lub MZOO (Białoruś). Cena: od 8$ za sekcję.

Radiatory aluminiowe

Z konstrukcyjnego punktu widzenia nowoczesne radiatory aluminiowe od żelaznych różnią się tylko niewielko. Jednak znacząca różnica między nimi to ciężar sekcji radiatorsa.

Przewagi: dobre parametry przekazywania ciepła, obecność okienek wentylacyjnych rozkładających ciepły powietrze w pomieszczeniu równomiernie, ciężar sekcji (łącznie 1 kg!), gładka powierzchnia, mogą być zamocowane na każdej powierzchni.

Wady: wrażliwość na skład chemiczny wody, skoki ciśnienia w systemie rurociągów.

Producenci: Ze względu na to, że niewielki radiatory może ogrzać porównywalnie dużą powierzchnię, na rynku można znaleźć modele o głębokości 80-100 mm i odległości między środkami od 300 do 800 mm oraz ilości sekcji w radiatorsie od 4 do 16. Popularniejsze są modele pochodzące z Włoch: radiatory firm FONDITAL, DECORAL, RAGALL, FARAL, a także kilka radiatorów pochodzących z produkcji ojczystej - SMK (Miasto Stupino) i MMZiK (Miasto Miass). Cena: od 12$ za sekcję.

Radiatory dwumetalowe

Można powiedzieć, że ten typ radiatorów jest kompromisem między żelazem i aluminiem. Z punktu widzenia zewnętrznego radiatory dwumetalowe trudno odróżnić od aluminiowych, jednak takie produkty nie są wrażliwe na skład wody i zmiany ciśnienia. Uniwersalna konstrukcja tych radiatorów kieruje ciepłą wodę przez stalowe rury, oddające ciepło aluminiowym panelom, które ogrzewają powietrze w pomieszczeniu. Montaż radiatorsa tego typu - najlepszy z punktu widzenia ceny i fizycznych właściwości produktu.

Przewagi: ciężar, ulepszona konstrukcja radiatorsa, dobre parametry przekazywania ciepła.

Wady: obecnie nie wykryto żadnych wad.

Producenci: Na rynku można znaleźć produkty przede wszystkim włoskich (SIRA, GLOBAL) i czeskich producentów (ARMATHERMAL). Z ojczytnych najlepsze są uznanie radiatory RIFAR (Miasto Gai, Orenburgska województwo), CVELIT-R (Miasto Rzyn) i SANTECHPROM (Miasto Moskwa). Cena: od 15$ za sekcję.

Radiatory stalowe

Stalowe panelowe radiatory często mają wyprofilowaną powierzchnię. Ten rodzaj radiatorów wynika z punktowego spawania między kanałami. Jednak niektórzy producenci produkują stalowe radiatory z gładką przodu panelu.

Przewagi: wysoka przekazanie ciepła, elastyczne możliwości podłączenia.

Wady: nie wykryto poważnych wad.

Producenci: INSOLO (Turcja) produkuje szeroki modelowy szereg tańszych radiatorów z dolnym i bocznym typem podłączenia. Zakłady producenta są prawie całkowicie automatyczne i zatrudnianie ludzi jest ograniczone do minimum, co w wielu przypadkach wyklucza możliwość zakupienia produktu z wadą. Te radiatory są produkowane na podstawie stali węglowej z pokrywą cynk-fosforanową. W modelowym szeregu tego producenta można znaleźć radiatory o wysokości od 300 do 900 mm i długości od 400 do 3 000 mm. Radiatory INSOLO są dostarczane już z wyposażonymi wentylatorami z termostarem.

Cena: od 25$. KERMI THERM X2 - stalowe panelowe radiatory niemieckiego pochodzenia. Konstrukcja radiatorów KERMI PROFI K, V i VM w korzeniach różni się od innych modeli tego typu - produkcja radiatorów KERMI odbywa się według unikalnej technologii THERM X2 (została otwarta w 2007 roku). Panele w tych modelach są podłączone nie równolegle, ale sekwencyjnie, tzn. nośnik ciepła - panel przedni - pozostałe panele. Dzięki tej systemowi przedni panel radiatorsa nagrzewa się o 25% szybciej, a do tylnego panelu dochodzi już mniejsza ilość ciepła, tzn. nie ma nadmiaru ogrzania. Każda model tego radiatorsa przewiduje swój typ podłączenia: K - boczne, V i VM - dolne. Cena: od 35$.

Zasady instalacji radiatorów

Przy wymianie radiatorsów po całym domu lub mieszkaniu ważne jest, aby została zachowana i uzgodniona ze specjalistami schemat instalacji radiatorów grzewczych. Służy on nie tylko orientacją podczas wykonywania prac montażowych, ale także, jeśli został stworzony odpowiednio, pozwala skuteczniej ogrzewać pomieszczenie, umożliwiając klientowi oszczędzanie. Prawidłowa instalacja radiatorów: sekwencja działań

Zablokować wodę w mieszkaniu, a następnie - na konkretnym odcinku.

Odlać wodę z odcinka, który ma zostać wymieniony.

Przepłukać rury i wyprażać pozostałą wodę.

Demontaż starego radiatorsa.

Zainstalować nowy radiators, orientując się na instrukcji instalacji oraz rekomendacjach producenta (instrukcja instalacji radiatorsa określonego typu powinna być dołączona do zatwierdzonego produktu).

Po ukończeniu montażu i opressowania systemu przeprowadza się test na wycieki i działanie sekcji radiatorsa.

Zdjęcie 1 — Oznaczenie do montażu kronsztajtów

WAŻNE! Przy wyborze radiatorsa należy wziąć pod uwagę: maksymalną temperaturę ogrzewania;

• maksymalną powierzchnię, dla normalnego ogrzewania której może być wykorzystana określona liczba sekcji radiatorsa;
• ciśnienie robocze tego nośnika ciepła; wskaźnik ciśnienia opressowania systemu.

Zdjęcie 2 — Ustawienie mocowań

Instalacja radiatorów: SNiP

Montaż ogrzewania - radiatorów do ogrzewania pomieszczenia - powinien być wykonywany zgodnie ze SNiP 3.05.01-85.

Ogólne zasady instalacji radiatorów grzewczych według SNiP

• Zasady instalacji radiatorów grzewczych zakłada montaż radiatorsa względem środka okna: tak, aby pasował do środka radiatorsa (błąd w tym przypadku nie powinien przekraczać 2 cm).

• Zasady instalacji również zakłada, że szerokość radiatorsa powinna wynosić 50-75% szerokości podłogi.

• Wysokość montażu radiatorsa nad podłogą nie powinna przekraczać 12 cm od poziomu czystej podłogi do dolnej krawędzi radiatorsa. Odległość między górną płytką radiatorsa a podłogą nie powinna być mniejsza niż 5 cm.

• Odległość od ściany do radiatorsa powinna wynosić od 2 do 5 cm. W niektórych przypadkach powierzchnia ściany przed montażem radiatorsa powinna być pokryta specjalnym materiałem odbijającym ciepło.

Zdjęcie 3 — Sprawdzenie mocowań poziomu

WAŻNE! Nie wolno umieszczać radiatorsa zbyt nisko lub wprost przy ścianie - znacznie wpłynie to na parametry przekazywania ciepła, a także po prostu utrudni czyszczenie pod i za radiatorsa.

WAŻNE! Przy instalacji radiatorów w jednokanałowych systemach ogrzewania użycie większej liczby sekcji niż wcześniej używane jest zabronione. Przy instalacji radiatorów w systemach z sztuczną cyrkulacją wody, jeśli liczba sekcji wynosi 24 i więcej, zaleca się stosowanie metody podłączenia z różnych stron urządzeń grzewczych.

Zdjęcie 4 — Sprawdzenie radiatorsa zawieszonego na mocowaniach poziomu

Instalacja aluminiowych radiatorów

Porządek instalacji aluminiowych radiatorów własnymi rękami:

Zebrać radiators, wkręcając radiatory probki oraz zatyczki z przekładkami i instalując termostaty i zawór Maevskiego oraz zawór sterujący.

Kierując się powyższymi ogólnymi zasadami umiejscowienia radiatorsa względem okna, oznaczyć miejsca montażu mocowań.

W razie potrzeby pokryć powierzchnię ściany materiałem odbijającym ciepło i zamocować kronsztajty na ścianę (obowiązujące używać poziomu do określenia poziomu oraz ruletki do określenia długości wchodzenia kronsztajtu w ścianę).

Zamocować radiators na kronsztajty, rozmieszczając ich zaczepki między sekcjami radiatorsa. Połączyć radiators z centralnym lub autonomicznym systemem ogrzewania pomieszczenia według wybranego schematu podłączenia.

Zdjęcie 5 — Usunięcie plastikowych probek transportowych

Montaż aluminiowych radiatorów może być wykonany zarówno w jednokanałowych, jak i dwukanałowych systemach ogrzewania z poziomym lub pionowym rurociągiem. Te radiatory mogą być również wykorzystywane do ogrzewania pomieszczeń z naturalną i wymuszoną cyrkulacją gorącej wody. Na dziś rynku może zaproponować dwa warianty aluminiowych radiatorów:

• Wzmocnione radiatory o maksymalnym ciśnieniu roboczym do 16 atm. Takie radiatory są wykorzystywane do ogrzewania wysokich budynków mieszkalnych i niemieszkalnych. Do ogrzewania domu jednorodzinnego użycie takiego typu radiatorów jest nieuzasadnione ze względu na wysoką cenę sekcji.

• Europejski typ aluminiowych radiatorów przeznaczonych do ogrzewania pomieszczenia w systemach autonomicznych ogrzewania. Maksymalne ciśnienie robocze w tych radiatorach nie przekracza 6 atm.

Komplet instalacji aluminiowych radiatorów składa się z:

• automatycznego lub ręcznego zaworu wydechowego (tzw. zawór Maevskiego);
• zatyczek (prawa lub lewa gwiazdka);
• uszczelek uszczelniających;
• nówek lub kronsztajtów;
• zaworu sterującego lub termostatu.

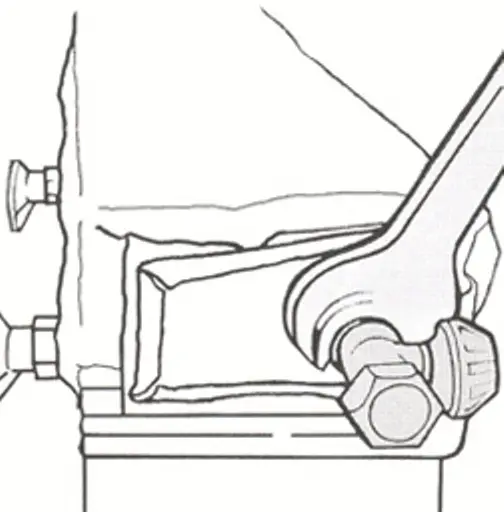

Zdjęcie 6 — Montaż radiatorsa do systemu ogrzewania

Instalacja żelaznych radiatorów

Montaż żelaznych radiatorów procedurally w większości nie różni się od instalacji aluminiowych urządzeń grzewczych. W przypadku żelaznych produktów ważne jest jednak nie przeciążenie ściany oraz więcej uwagi poświęcone momentom dynamometrycznym. Żelazne radiatory należy instalować pod niewielkim nachyleniem, aby wewnątrz radiatorsa nie gromadziły się ciepłe powietrze (może to prowadzić do spadku przekazywania ciepła urządzenia).

Żelazne radiatory mają również inną konstrukcję montażu: przed instalacją taki radiators trzeba rozkręcić, dopasować kraniki i ponownie zmontować radiators. Dla mocowania żelaznych radiatorsów w domach drewnianych i ścianach o stosunkowo słabej konstrukcji zaprojektowano warianty instalacji nie na kronsztajty, ale na podstawki podłogowe. W tym przypadku również wykonywane są mocowania na ścianę, ale tylko spełniają funkcję podtrzymującą.

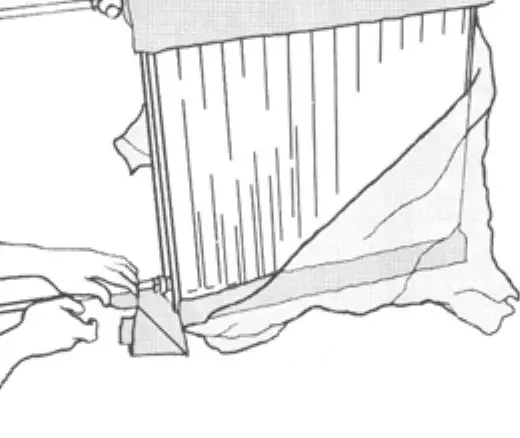

Zdjęcie 7 — Usunięcie ochronnej opakowującej folii

Instalacja dwumetalowych radiatorów

Przewagi montażu właśnie dwumetalowych radiatorów, a nie żelaznych lub aluminiowych, to to, że są one stosunkowo lekkie i przy warunku, że w parametrach przekazywania ciepła są one nieustępliwe w porównaniu do aluminiowych, dwumetalowe radiatory mogą działać bez zakłóceń nawet przy wysokim ciśnieniu w systemie. Sposób montażu oraz ogólne rekomendacje dotyczące instalacji tych urządzeń grzewczych są podane w instrukcji do produktu.

WAŻNE! Zwróć uwagę na rekomendacje producenta w odniesieniu do użycia w kompleksie z dwumetalowymi radiatorami rur wykonanych z określonego materiału. Na przykład, dla większości domów zakłada się montaż tylko rur metalicznych, a metaloplastic może być tylko w domach jednorodzinnych, których system ogrzewania działa przy wysokim ciśnieniu.

Koszt instalacji radiatorów grzewczych

Koszt instalacji radiatorsa będzie bezpośrednio zależny od materiału produktu, liczby ustawianych sekcji dla jednego punktu ogrzewania oraz ogólna liczba ustawianych w mieszkaniu punktów ogrzewania. Na ogólną sumę wydatków na montaż będzie również wpływać schemat podłączenia oraz koszt elementów potrzebnych do przeprowadzenia prac. Wykonać te prace własnymi rękami, oczywiście można. Jednak spowoduje to na Ciebie całą odpowiedzialność za funkcjonalność systemu, a także wszystkie możliwe negatywne skutki wynikające z jego uszkodzenia. Więc, ile kosztuje instalacja radiatorsa? Średnio wszystkie prace w ramach wyposażenia jednego punktu ogrzewania w mieszkaniu mogą trwać na 40-50$.

Montaż radiatorsa:

• Kijów - 250-350 zł za punkt;
• Moskwa - 2 650-3 000 rub. za punkt.
• Oddzielnie obliczana jest koszt pracy z podłączeniem lub wymianą rur ogrzewania.
