हीटिंग रेडिएटरों के लिए इन्स्टॉलेशन गाइड
हीटिंग रेडिएटर लगाना
काम शुरू करने से पहले कुछ बातों पर विचार करें: रेडिएटर बदलने से पहले, पानी केवल ग्राहक के अपार्टमेंट में ही बंद किया जाना चाहिए, पूरी इमारत में नहीं。
पानी केवल हाउसिंग मैनेजमेंट कंपनी (ЖЭК) के कर्मचारियों द्वारा ही बंद किया जाना चाहिए, जिनके पास इस कार्य हेतु उचित योग्यताएँ हों।
हीटिंग रेडिएटर लगाना
काम शुरू करने से पहले, कुछ बातों पर विचार करें:
- रेडिएटर बदलने से पहले, केवल ग्राहक के अपार्टमेंट में ही पानी बंद करें; पूरी इमारत में नहीं。
- पानी बंद करने का काम केवल हाउसिंग मैनेजमेंट कंपनी के कर्मचारियों ही करें, जिनके पास इस कार्य के लिए उचित योग्यता हो। खुद भी रेडिएटर बदलने की सलाह नहीं दी जाती; ऐसा करने पर सभी लोगों को पानी की सुविधा उपलब्ध नहीं होगी।
- रेडिएटर बदलने का काम भी केवल हाउसिंग मैनेजमेंट कंपनी के कर्मचारियों या विशेष रूप से नियुक्त कर्मचारियों ही करना चाहिए। अगर ग्राहक स्वयं इस कार्य को करता है, तो प्रणाली के सही संचालन की समस्त जिम्मेदारी उसी पर होगी。
- पाइप बेंडिंग या गैस वेल्डिंग की विधि से रेडिएटर लगाना भी केवल उन्हीं कर्मचारियों द्वारा ही किया जाना चाहिए, जिनके पास उच्च स्तरीय सुरक्षा ऑपरेशन के लिए आवश्यक योग्यता हो।
विभिन्न प्रकार के रेडिएटर चुनना एवं लगाना
आजकल बाजार में कास्ट आयरन, एल्यूमिनियम, स्टील एवं द्वि-धातु वाले रेडिएटर उपलब्ध हैं। सही रेडिएटर कैसे चुनें?
**कास्ट आयरन रेडिएटर**
आधुनिक कास्ट आयरन रेडिएटर पहले जैसे बड़े एवं अकॉर्डियन-जैसे आकार के नहीं होते; वे सपाट पैनलों के रूप में बनते हैं एवं उनका डिज़ाइन भी आकर्षक होता है। कास्ट आयरन, गर्म होने पर लंबे समय तक ऊष्मा बनाए रखता है एवं धीरे-धीरे ही कमरे में उस ऊष्मा को छोड़ता है।
**फायदे:** बेहतर ऊष्मा-विनिमय, लगभग 25–50 साल की उम्र। **नुकसान:** भारी होने के कारण कुछ कमरों में इन्हें लगाना संभव नहीं होता; ऐसी इमारतों में इन्हें दीवार के माध्यम से ही लगाया जाता है। साथ ही, इनकी सतह खुरदरी होने के कारण इन्हें साफ करना मुश्किल होता है。
**निर्माता:** VIADRUS (चेक गणराज्य), ROCA (स्पेन), FERROLI (इटली) आदि। **कीमत:** प्रति खंड $8 से शुरू होती है。
**एल्यूमिनियम रेडिएटर**
काठामो के हिसाब से, आधुनिक एल्यूमिनियम रेडिएटर कास्ट आयरन वाले रेडिएटरों के समान ही होते हैं; लेकिन इनका वजन काफी कम होता है।
**फायदे:** उत्कृष्ट ऊष्मा-विनिमय, हल्के खंड, सपाट सतह; किसी भी सतह पर लगाए जा सकते हैं。
**नुकसान:** पानी की रासायनिक संरचना एवं पाइपलाइन में होने वाले दबाव-परिवर्तनों के प्रति संवेदनशील होते हैं。
**निर्माता:** FONDITAL, DECORAL, RAGALL, FARAL आदि। **कीमत:** प्रति खंड $12 से शुरू होती है。
**द्वि-धातु रेडिएटर**
ये रेडिएटर कास्ट आयरन एवं एल्यूमिनियम दोनों ही सामग्रियों से बने होते हैं; इनका वजन काफी कम होता है एवं ऊष्मा-विनिमय क्षमता भी अच्छी होती है。
**फायदे:** कम वजन, बेहतर डिज़ाइन, उत्कृष्ट ऊष्मा-विनिमय क्षमता।
**निर्माता:** SIRA, GLOBAL (इटली), ARMATHERMAL (चेक गणराज्य) आदि। **कीमत:** प्रति खंड $15 से शुरू होती है。
**स्टील रेडिएटर**
स्टील पैनल वाले रेडिएटरों की सतह आमतौर पर रिब्ड होती है; कुछ निर्माता स्थीर सतह वाले भी रेडिएटर बनाते हैं।
**फायदे:** उच्च ऊष्मा-विनिमय क्षमता, लचीले कनेक्शन विकल्प।
**नुकसान:** कोई खास नुकसान नहीं है।
**निर्माता:** INSOLO (तुर्की) आदि। **कीमत:** $25 से शुरू होती है। KERMI THERM X2 – जर्मनी में निर्मित स्टील पैनल वाले रेडिएटर; इनमें अनोखी तकनीक का उपयोग किया गया है।
रेडिएटर लगाने संबंधी नियम
पूरी इमारत या अपार्टमेंट में रेडिएटर बदलने से पहले, हीटिंग रेडिएटर लगाने की विधि को संबंधित विशेषज्ञों के साथ अच्छी तरह तय कर लें। ऐसा करने से इंस्टॉलेशन कार्य आसान हो जाएगा एवं कमरे में बेहतर तरीके से ऊष्मा पहुँचेगी, जिससे ग्राहक को लाभ होगा।
**रेडिएटर लगाने की विधि:**
पहले अपार्टमेंट में पानी बंद कर दें, फिर विशेष स्थान पर भी पानी बंद कर दें।
जिस खंड को बदलना है, उसमें से पानी निकाल दें।
पाइपों में बचा हुआ पानी निकाल दें एवं पाइपों को साफ कर दें।
पुराना रेडिएटर हटा दें।
नया रेडिएटर लगाएं; इसके लिए निर्माता द्वारा दी गई इंस्टॉलेशन निर्देशों का पालन करें।
इंस्टॉलेशन पूरा होने एवं दबाव-परीक्षण समाप्त होने के बाद, प्रणाली में कोई रिसाव तो नहीं है, एवं रेडिएटर के खंड सही तरीके से काम कर रहे हैं या नहीं, इसकी जाँच कर लें。

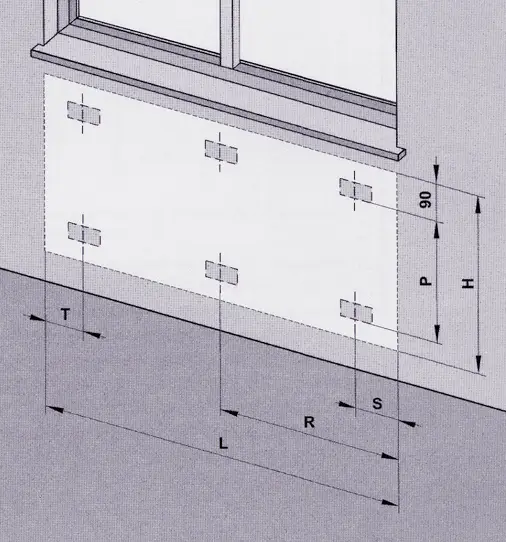

**फोटो 1 – ब्रैकेट लगाने हेतु चिह्न**
**महत्वपूर्ण!** रेडिएटर चुनते समय निम्नलिखित बातों पर ध्यान दें: - अधिकतम ऊष्मा-तापमान; - किसी विशेष संख्या में रेडिएटर खंडों के उपयोग से कितना क्षेत्र गर्म हो सकता है; - हीट कैरियर का कार्य-दबाव; - प्रणाली का दबाव-परीक्षण मान。

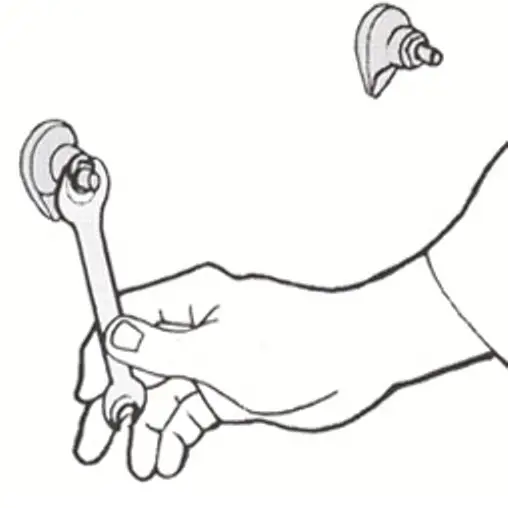

**फोटो 2 – माउंटिंग हार्डवेयर को सुरक्षित रूप से लगाना**
**रेडिएटर इंस्टॉलेशन: SNiP नियम**कमरों को गर्म करने हेतु रेडिएटर लगाते समय SNiP 3.05.01-85 नियमों का पालन आवश्यक है।
**SNiP के अनुसार रेडिएटर लगाने संबंधी सामान्य नियम:**

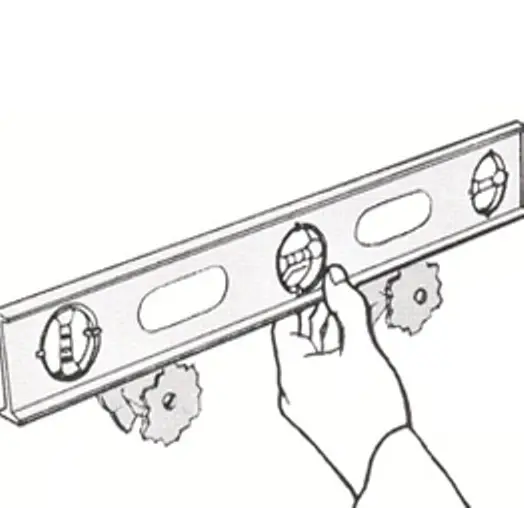

**फोटो 3 – माउंटिंग हार्डवेयर की समतलता जाँचना**
**महत्वपूर्ण!** रेडिएटर को बहुत नीचे या दीवार से सीधे न लगाएँ; ऐसा करने से ऊष्मा-विनिमय क्षमता प्रभावित होगी एवं रेडिएटर के नीचे/पीछे साफ करना मुश्किल हो जाएगा।
**महत्वपूर्ण!** एकल-पाइप वाली हीटिंग प्रणालियों में, पहले से उपयोग किए जा रहे खंडों से अधिक खंड न लगाएँ। यदि प्रणाली में कृत्रिम पानी-परिसंचरण हो, तो 24 या अधिक खंडों का उपयोग करने पर विशेष जोड़ों की आवश्यकता होगी।

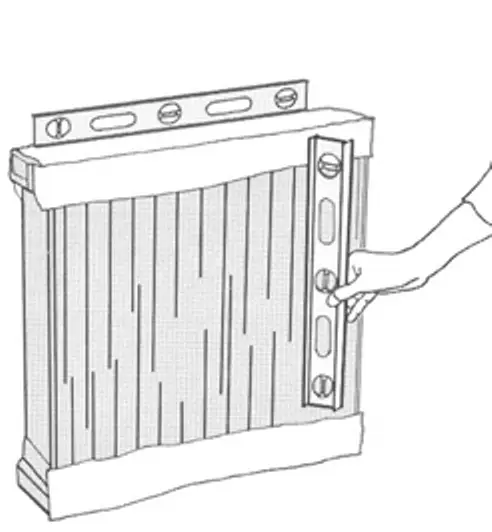

**फोटो 4 – माउंटिंग हार्डवेयर पर लगे रेडिएटर की समतलता जाँचना**
**एल्यूमिनियम रेडिएटर खुद ही कैसे लगाएँ?**
**चरण:**
पहले रेडिएटर के खंडों में सुइयाँ लगा दें, फिर उन पर ढक्कन एवं गैस्क लगा दें; थर्मोस्टैटिक वाल्व भी लगा दें।
रेडिएटर को खिड़की के संबंध में सही जगह पर रखें।
रेडिएटर को ब्रैकेटों पर लगा दें; फिर इसे कमरे की केंद्रीय/स्वतंत्र हीटिंग प्रणाली से जोड़ दें।

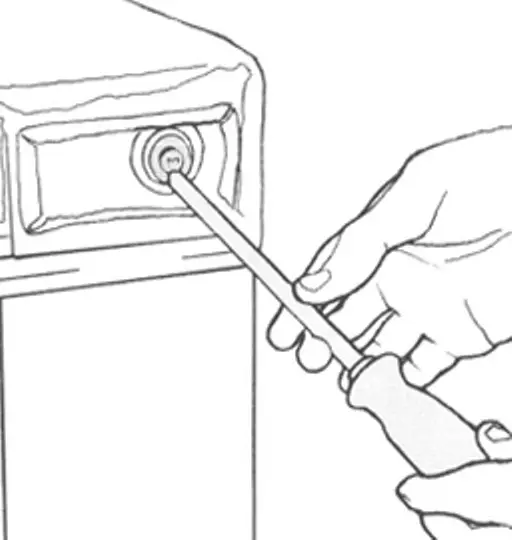

**फोटो 5 – परिवहन हेतु इस्तेमाल की जा रही प्लास्टिक की पैकेजिंग हटाना**
एल्यूमिनियम रेडिएटर, एकल-पाइप एवं द्वि-पाइप दोनों ही प्रकार की हीटिंग प्रणालियों में उपयोग में आ सकते हैं; ये प्राकृतिक/कृत्रिम पानी-परिसंचरण वाली प्रणालियों में भी कार्य कर सकते हैं। आजकल बाजार में दो प्रकार के एल्यूमिनियम रेडिएटर उपलब्ध हैं:
- **मजबूत ढाँचे वाले रेडिएटर**, जिनका कार्य-दबाव 16 एटमॉस्फीयर तक होता है; ऐसे रेडिएटर ऊँची इमारतों में ही उपयोग किए जाते हैं। निजी घरों में इनका उपयोग उचित नहीं है, क्योंकि इनकी कीमत काफी अधिक होती है。
- **यूरोपीय प्रकार के एल्यूमिनियम रेडिएटर**, जो स्वतंत्र हीटिंग प्रणालियों में उपयोग में आते हैं; इनका कार्य-दबाव 6 एटमॉस्फीयर से अधिक नहीं होता।
**रेडिएटर लगाने हेतु आवश्यक सामग्री:**
इंस्टॉलेशन के दौरान, पानी बंद करना, पुराने रेडिएटर से पानी निकालना, पाइपों में बचा हुआ पानी निकालना, पाइपों को साफ करना, पुराना रेडिएटर हटाना एवं नया रेडिएटर लगाना आवश्यक है। इन सभी कार्यों के लिए निर्माता द्वारा दी गई इंस्टॉलेशन निर्देशों का पालन करें।
**कीमत:** अलग-अलग क्षेत्रों में कीमतें अलग-अलग होती हैं; आमतौर पर $40–50 प्रति खंड होती है।
हीटिंग रेडिएटर लगाने से संबंधित लागत
रेडिएटर लगाने की कुल लागत, उसकी सामग्री, इस्तेमाल किए जाने वाले खंडों की संख्या एवं अपार्टमेंट में लगाए गए हीटिंग पॉइंटों की संख्या पर निर्भर करती है। इसके अलावा, कनेक्शन व्यवस्था एवं आवश्यक घटकों की कीमत भी लागत को प्रभावित करती है। हालाँकि, ऐसे कार्य खुद भी किए जा सकते हैं, लेकिन प्रणाली के सही संचालन की जिम्मेदारी पूरी तरह से ग्राहक पर होगी; इसलिए कोई भी नुकसान होने पर उसका भुगतान ग्राहक ही करेगा। तो, रेडिएटर लगाने में लगने वाली अनुमानित लागत कितनी है? औसतन, एक हीटिंग पॉइंट लगाने में $40–50 खर्च हो जाते हैं。
**कुछ क्षेत्रों में रेडिएटर लगाने की लागत:**
कीव में $250–350 यूएचए; मॉस्को में $2,650–3,000 रूबल।
पाइपों की इंस्टॉलेशन/प्रतिस्थापना की लागत अलग से ही होती है।
