Układka płytek na ciepły podłogę

Układka płytek na ciepły podłogę zabezpieczy Cię przed dyskomfortem i grzybicą w łazience.

Zatem, kolejno.

Układka ciepłej podłogi pod płytki

Systema „ciepłe podłogi” z klasy drogich remontów już dawno przeniosła się do klasy ogólnodostępnej. Według zasady ogrzewania wyróżnia się pody elektryczne i wodne. Pod elektryczny w swojej kolejności zawiera system ogrzewania przewodami elektrycznymi, systemy matów elektrycznych i pody infraczerwone. Z wymienionych, ostatnia opcja to najefektywniejsza. Od układania podu wodnego lepiej się odstrzegać: ten typ ogrzewania podłogi jest niebezpieczny i niefektywny.

Główną zaletą podu infraczerwonego jest to, że można go układac pod każdy rodzaj pokrycia podłogowego – zarówno pod płytki ceramiczne, jak i pod „krytyczny” laminat. Przy wyborze zwróć uwagę na oferty od następujących producentów:

• Solar ville (Korea Południowa);
• IFR (Rosja);
• Caleo (Korea).

Produkty tych marek odpowiadają kombinacji „cena/jakość” lepiej niż inne.

W tym materiale omówimy zasadę układania podu płytkowego (mat elektryczny).

Do pracy potrzebne będą:

• elementy podu płytkowego;
• czujnik temperatury;
• termostat;
• ostry nożyk;
• malarzyński taśma.

Przebieg prac:

Określamy obszar montażu płytki.

Rysunek 1 – Określamy obszar montażu płytki

Przygotowujemy elementy grzewcze do układania: cięliśmy rolkę płytki zgodnie z punktacją, nie naruszając przy tym spójności elementów grzewczych. Na element grzewczy montujemy specjalne zaciski kontaktowe, a także termostat i czujnik temperatury, łącząc przy tym osobne elementy podu w jedną łańcuch.

Zdjęcie 1 – Przygotowujemy elementy grzewcze do układania

Przygotowujemy powierzchnię podłogi w łazience. Podłoże oczyszczone jest od starego pokrycia podłogowego i odpadów budowlanych. Widoczne wady podłogi powinny być usunięte. W przypadku betonowego podłoża – to wyrównanie szczelin, wygładzenie wklęsłości i tak dalej.

Na oczyszczone podłoże nanoszony jest preparat gruntujący (można użyć np. Sopro GD 749), po czym podłoga pokrywana jest warstwą elastycznego kleju. Izolator podłogi układany jest, dopóki klej się nie zastygnie: powierzchnię można zakryć płytami izolacyjnymi (w asortymencie tego samego producenta zwróć uwagę na płyty Sopro FDP 558) lub ciągłą warstwą izolacyjną. Takie środki ostrożności nie są zbędne: podłoga staje się tylko mocniejsza i bardziej stabilna.

To wystarczy, by zapewnić nie tylko stabilność podłoża podłogi, ale i parametry jego izolacji termicznej.

Elementy grzewcze podłogi układane są na przygotowane podłoże i zamocowane taśmą malarzyńską. W termopłycie wykonywane są dwa wycięcia:

• jedno – pod złącze kontaktowe;
• drugie – pod główny przewód zasilania.

Główny przewód podłączany jest do termostatu i przeprowadzany jest testowy start systemu. Testowanie funkcjonalności podłogi – obowiązkowy etap. Przed zatynkowaniem stropu ważne jest przekonanie się, że nie uderzamy w warstwę cementu błędu.

Rysunek 2 – Schemat podłączenia systemu ciepłej podłogi

Jeśli system działa poprawnie, po kilku minutach możesz poczuć ciepło przy zbliżeniu dłoni do płytki. Jeśli wszystko działa poprawnie, odłączamy termostat i kontynuujemy prace montażowe.

Po warstwie elastycznej szpachli lub innego rodzaju ochronnego pokrycia szpachlowego konieczne jest wykonanie warstwy hydroizolacji. Zwykle nie ograniczamy się tylko do jednej warstwy i dla bezpieczeństwa układamy dwie.

Teraz można wykonać strop. Płytkowy podłogę najpierw pokrywa się niemetaliczną siatką montażową, a następnie na nią cienką warstwą nanosi się rozpuszczenie cementowo-piaskowe. Jeśli chodzi o prace w miejscach wilgotnych, strop można zastąpić płytą z włókna gipsowego przykręconą na śruby.

W rezultacie wykonanej pracy powinno wyglądać tak:

Rysunek 3 – Kolejność układania płytek na ciepły podłogę: 1 – preparat gruntujący; 2 – elastyczny, cienkowarstwowy klej; 3 – płyta izolacyjna lub folia; 4 – mat grzewczy elektryczny; 5 – szeroka elastyczna szpachla; 6 – hydroizolacja co najmniej w dwóch warstwach; E – strop; F – płytki

Ciepłe podłogi mogą być nie tylko dodatkowym źródłem ogrzewania, ale i głównym. Możesz również układac maty tylko w miejscach, gdzie są najbardziej potrzebne. Na przykład, w łazience nie ma sensu ogrzewać podłogę pod łazienką – tam można nie układac matów.

Na co warto zwrócić uwagę:

• Maty elektryczne mogą być stosowane bez ograniczeń tylko do wykończenia powierzchni płytkami ceramicznymi i naturalnym kamieniem; mogą być również stosowane do pokryć z PVC, parkietu i przy wykładzinach.
• Jeden regulator powinien obsługiwać tylko 8 m² powierzchni ciepłej podłogi. W innym przypadku konieczne jest wstrzyknięcie zabezpieczenia w obwód ustawionego regulatora.
• Podłączenie matów elektrycznych powinien wykonywać tylko specjalista.
• Przy wybieraniu podu płytkowego orientuj się na produkty firm:

Układka płytek na ciepły podłogę

Płytki – materiał wdzięczny, ponieważ można je spokojnie układac na każdy rodzaj ciepłych podłóg, nie obawiając się nieprzyjemnych skutków. Technologia układania płytek na ciepły podłogę nie różni się niczym specjalnym od zwykłego wykończenia płytkami.

Zalecamy zapoznanie się z artykułem: Instrukcja do układania płytek na podłogę własnymi rękami

Zdjęcie 2 – Układamy płytki na ciepły podłogę

Do pracy potrzebne będą:

• klej do układania płytek na ciepły podłogę
• szpachla do płytek
• niewielki gumowy szpachla (szpachla szwów)
• szpachla zębata (nanoszenie rozpuszczenia)
• kroski z plastiku
• drewniana rama
• poziomica

Przebieg prac:

Klej rozpuszczany i nanoszony na obszar podłogi o 70x70 cm.

Rozpuszczeniem klejowym również pokrywa się płytki, używając szpachli zębatych.

Zdjęcie 3 – Nanoszenie klejowego rozpuszczenia pod płytki

Płytki akuratnie układane na podłogę, lekko naciskając je (naciskając w środku płytki). Uważaj na równomierność układania.

Do wyrównania szwów między płytkami montuje się plastikowe kroski (rozmiar kroski powinien odpowiadać rozmiarowi potrzebnego szwu między płytkami) w proporcji jeden krok na każdy 4 płytki.

Zdjęcie 4 – Montujemy plastikowe kroski

Po sprawdzeniu równomierności układania (użyj poziomicy i drewnianej ramy do określenia) kroski usuwane. Bądź ostrożny: klejowy skład może się zastygnąć i wyprostować krzywiznę bez demontażu pokrycia będzie niemożliwe. Tak samo nie będzie możliwe usunięcie krosek.

Zdjęcie 5 – Poziomica sprawdza równomierność układania

Na świeżym pokryciu płytkowym nie wolno chodzić i nie podlegać innym obciążeniom przez co najmniej jeden dzień.

Po wyschnięciu klejowego podłoża i solidnym zamocowaniu płytek na podłodze przystępuje się do szpachlowania szwów. Szpachla musi całkowicie wypełnić szwy między płytkami. Nie bój się położyć więcej niż potrzebne – nadmiary szpachli po wyschnięciu można łatwo usunąć (nóż, płuczka).

Uwaga! System ciepły podłogę nie można włączać do pełnego zakończenia prac płytkowych! Czas potrzebny na pełne utwardzenie konstrukcji w łazience wynosi średnio około 3 tygodni!

Take też zwróć uwagę, by przewód czujnika termostatu systemu ciepły podłogę znajdował się na powierzchni stropu bezpośrednio pod pokryciem płytkowym!

Niektórzy majsterowie przed układaniem płytek pokrywają strop warstwą gruntownika. Przy doborze odpowiedniego kleju do płytek ceramicznych ta część prac nie jest obowiązkowa.

Pamiętaj, że podłoga przed jakimkolwiek z powyższych rodzajów prac musi być wyrównana (sprawdzana jest poziomem wodnym lub laserowym)!

Wybór matu do ciepłej podłogi

W tym pytaniu warto skonsultować się ze specjalistą, ale oto podstawowe dane o produkcie wymienionych producentów.

• THERMO;

Firma oferuje możliwość skorzystania z specjalnych matów do wilgotnych pomieszczeń. Wszystkie maty firmy Thermo są dwużyłowe ekranowane.

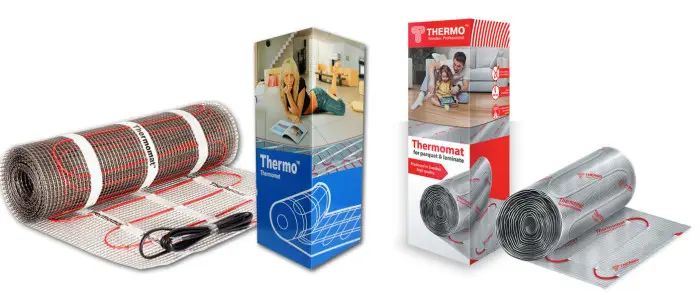

Zdjęcie 6 – Materiały firmy Thermo dwużyłowe ekranowane

Grubość matu: 2,8 mm. W ten sposób podłoga w łazience podniesie się nie więcej niż o 1,5 cm (bez uwzględnienia układania płytek). To bardzo cienkie pody ciepłe. Producent wypuszcza maty o mocy od 180 do 1 460 W/m, długości od 2 do 16 m i powierzchni od 1 do 8 m². Cena matu zmienia się odpowiednio od 140 do 400 zł.

Kraj producenta: Szwecja.

• TEPLOLUKS;

To również dwużyłowy cienki mat do ogrzewania podłóg (ogólne przeznaczenie).

Producent wypuszcza maty o standardowej szerokości – 50 cm. Moc produktów wahania się od 130 do 1 895 W/m, długość – od 2 do 27 m, powierzchnia od 1 do 13,5 m². Cena materiału waha się w granicach od 90 do 380 zł.

Kraj producenta: Ukraina.

• DEVI;

Firma DEVI specjalizuje się w produkcji ciepłych podłóg i systemów ogrzewania. W katalogu produktów firmy można znaleźć nie tylko same elementy grzewcze podłogi, ale i wszystkie niezbędne akcesoria do nich.

Mat elektryczny od DEVI to ekranowany dwużyłowy mat.

Producent pracując na szeroki rynek konsumentów wypuszcza produkty nie tylko dla standardowego napięcia 220 V, ale też dla systemów 230-woltowych.

Moc grzewcza wynosi od 69 do 1 647 W/m, długość matu – od 1 do 24 m, powierzchnia od 0,5 do 12 m. Cena waha się w granicach 140-630 zł.

Kraj producenta: Dania.

Przykład układania matu grzewczego firmy DEVI możesz zapoznać się przeglądając wideo:

Gwarancja użytkowania takich matów wynosi średnio od 20 do 50 lat. Jednak należy wziąć pod uwagę, że gwarancja obowiązuje tylko dla osobnych elementów ciepłej podłogi, a nie całej konstrukcji.

Moc matu zależy bezpośrednio od powierzchni ogrzewania. Na przykład, aby ogrzać podłogę w łazience o powierzchni 2 m² (zwróć uwagę, że element grzewczy nie zostanie umieszczony pod łazienką), potrzebny będzie mat o mocy do 170 W/m.

Przy wyborze akcesoriów do wybranego materiału ogrzewania lepiej kupować produkty tego samego producenta. Termostaty mogą kosztować od 35 do 40 zł.

$ Koszt utrzymania ciepłej podłogi

Uwzględniając, że podłogę z ogrzewaniem włączysz przeciętnie przez 4-5 godzin dziennie, unikając nadmiernego ogrzewania w czasie doby, uzyskasz:

2 m² x 170 W/m x 4 (5) h ≈ 2,3 zł/dzień.

Koszt prac do układania ciepłej podłogi:

Kijów: 40-80 zł za m² w zależności od majstra

Moskwy: 600-900 zł za m² w zależności od majstra

Koszt prac do układania płytek na ciepły podłogę:

Taryfa nie różni się od zwykłego układania płytek na podłogę i wynosi:

Kijów: 50-100 zł za m² w zależności od poziomu majstra

Moskwy: 500-900 zł za m² w zależności od poziomu majstra.
