Comment bien faire des creux dans les murs en béton et en brique

Le perçage des murs pour les câbles électriques

Les installations électriques doivent être bien protégées et sûres au feu. De plus, les câbles doivent être posés de façon à ne pas gêner la vie normale des personnes et à ne pas détériorer l'ambiance intérieure. L'une des méthodes les plus populaires pour une installation électrique cachée est la pose des câbles dans des creux. Ils représentent des rainures longitudinales dans les murs.

Le perçage des murs pour les câbles électriques s'effectue généralement sur la plâtrage. Mais l'épaisseur de la couche de plâtre peut être insuffisante pour la profondeur du creux, et donc le perçage des murs en brique ou béton est effectué.

Les travaux de pose des câbles électriques sont réglementés par le SNiP 3.05.06-85. Avant de procéder au perçage des murs, le plan électrique doit être approuvé.

Il est déconseillé de se lancer dans la pose des câbles électriques par une personne non professionnelle, à moins que cela ne soit sous la supervision attentive d'un électricien expérimenté.

Le perçage comporte plusieurs subtilités, surtout lorsqu'il s'agit des murs dans les immeubles en panneaux.

Les panneaux de dalle et les panneaux de mur intérieur fabriqués en usine possèdent des canaux pour les câbles et des niches pour les appareils électriques. On peut faire passer les nouveaux câbles par ces mêmes espaces. Si la première distribution des câbles, posée selon ces chemins, ne correspond pas et qu'une réorganisation est prévue, on peut faire les creux dans le plâtre s'il existe au-dessus du panneau.

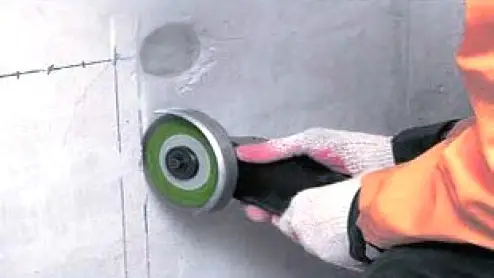

Photo 1 – Perçage des murs avec une bétonnière

Quelques règles générales pour le perçage des murs pour les câbles électriques :

• Il ne faut pas faire de creux dans les structures portantes, les dalles de plancher et les joints horizontaux (par exemple, si un mur est composé de deux panneaux empilés les uns sur les autres, il ne faut pas percer le joint).
• Comme pour tout autre moyen de poser les câbles, les lignes doivent être strictement horizontales ou verticales. En conséquence, les creux sont réalisés de la même manière. Une mise en place et un niveau permettent de vérifier l'horizontalité/verticalité des lignes.
• La distance entre les câbles horizontalement posés et les dalles de plancher ne doit pas dépasser 150 mm. Dans les structures de construction d'une épaisseur supérieure à 80 mm, les câbles doivent être posés sur les trajectoires les plus courtes.
• Les creux verticaux (ainsi que les horizontaux) ne sont pas effectués dans les coins des murs et près des portes et fenêtres. La distance entre le creux et ces endroits doit être d'au moins 10 cm.
• Avant de tracer les marques sur les murs pour le perçage, il faut vérifier les emplacements prévus pour les creux afin de s'assurer qu'il n'y a pas d'anciens câbles électriques, à l'aide d'un détecteur de câbles ou d'une ampoule-indicateur spéciale.

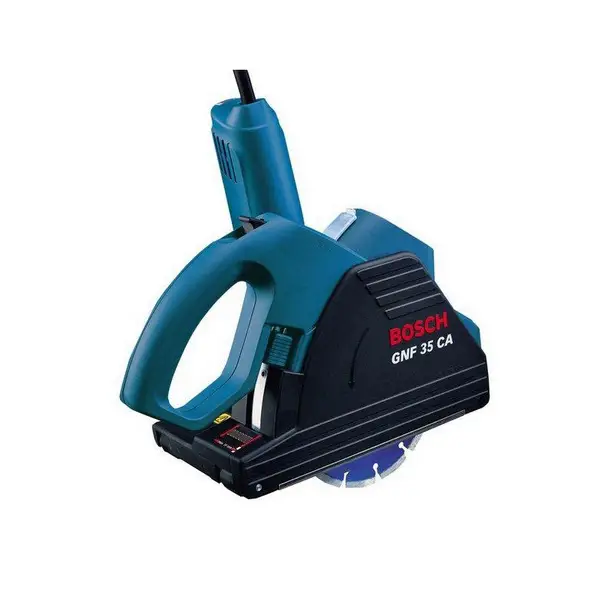

Photo 2 – Shujobore Bosch GNF 35 CA

Une fois que la mise en place est effectuée conformément au plan, en respectant les exigences ci-dessus, le perçage peut commencer. Pour effectuer cette tâche poussiéreuse, des équipements de protection sont nécessaires tels qu'un masque à poussière, des lunettes et des gants.

Les creux sont réalisés avec un perceur, une bétonnière ou un shujobore. Chacun de ces moyens présente ses avantages et inconvénients.

Le perceur est préférable pour le plâtre, la bétonnière pour le béton. Le shujobore avec aspirateur permet d'effectuer le perçage sans poussière.

Coût du perçage

• Le coût du perçage des murs pour les câbles électriques à Kiev est de 20 hryvnia par mètre linéaire.
• Le coût du perçage des murs pour les câbles électriques à Moscou est de 100 roubles par mètre linéaire.

Perçage des murs pour les câbles électriques, vidéo :

Installation électrique sous le plafond

La pose des câbles électriques dans un appartement sous le plafond est un mode pratique qui permet de choisir les trajectoires les plus courtes pour les câbles et de faire moins de creux dans les murs.

En décidant comment poser l'électricité lors des rénovations, beaucoup choisissent de percer le plafond. Cependant, il faut garder à l'esprit que selon les normes, il n'est pas permis de percer les dalles de plancher. Les creux sont effectués sur la peinture du plafond.

Les boîtiers de distribution et les câbles menant à l'éclairage peuvent être cachés sous un plafond suspendu ou un plafond à tendance, plus précisément derrière eux.

La distribution sera poussiéreuse uniquement dans la partie du perçage des murs pour les descentes des câbles vers les prises et interrupteurs, et cela seulement si les murs sont recouverts de carton de plâtre.

La fixation des câbles au plafond se fait à l'aide de chevilles en plastique avec des crochets ou des éléments de fixation métalliques. Une installation électrique cachée sous un plafond à tendance est une méthode pratique de câblage qui permet de trouver et de remplacer facilement les câbles défectueux dans l'avenir.

Photo 3 – Installation électrique sous un plafond à tendance

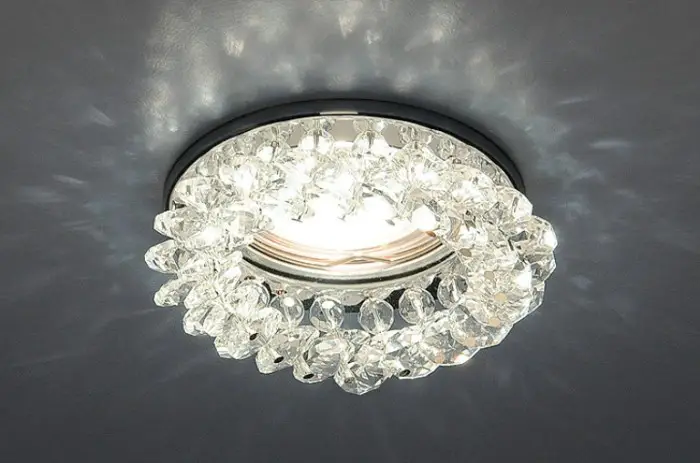

Installation électrique pour les luminaires à points

En raison de la popularité des plafonds suspendus, le nombre de luminaires à points augmente. Ils fournissent une éclairage uniforme et remplissent une fonction décorative.

Comment faire l'installation électrique pour les luminaires à points – c'est une question plus complexe que comment installer l'électricité pour une suspension ordinaire. Pour un éclairage suffisant, il faut, selon les dimensions et conditions de la pièce, et le type et puissance des ampoules (incandescentes ou halogènes), calculer leur nombre.

L'installation électrique pour les luminaires à points avec une tension de travail de 220V est un câble en cuivre ordinaire, adapté pour les circuits d'éclairage, et des appareils électriques standards. Le câble dans une gaine flexible fixée au plafond par des éléments de fixation en aluminium ou plastique est conduit à chaque lampe depuis la boîte de distribution. De cette même boîte part le câble vers l'interrupteur, chaque touche duquel peut allumer un groupe de luminaires.

Le montage des points eux-mêmes se fait en connectant les câbles et en fixant les luminaires dans la structure suspendue. Si les luminaires utilisent des ampoules halogènes à 12V, il faut installer un transformateur abaissant la tension.

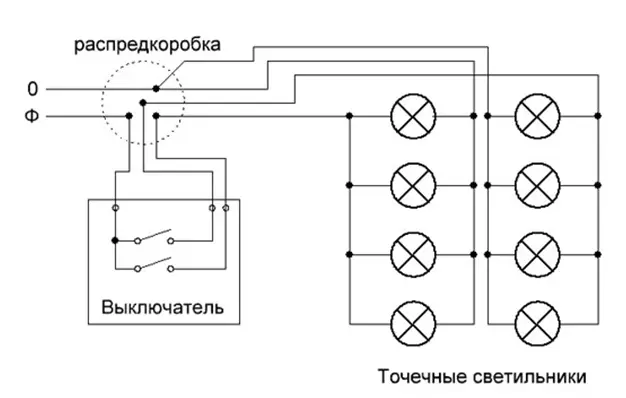

Schéma 1 – Schéma de connexion des luminaires à points standards (220V)

Vidéo : installation électrique pour les luminaires à points :
