センダーブロックの寸法：標準的なCMUサイズの解説

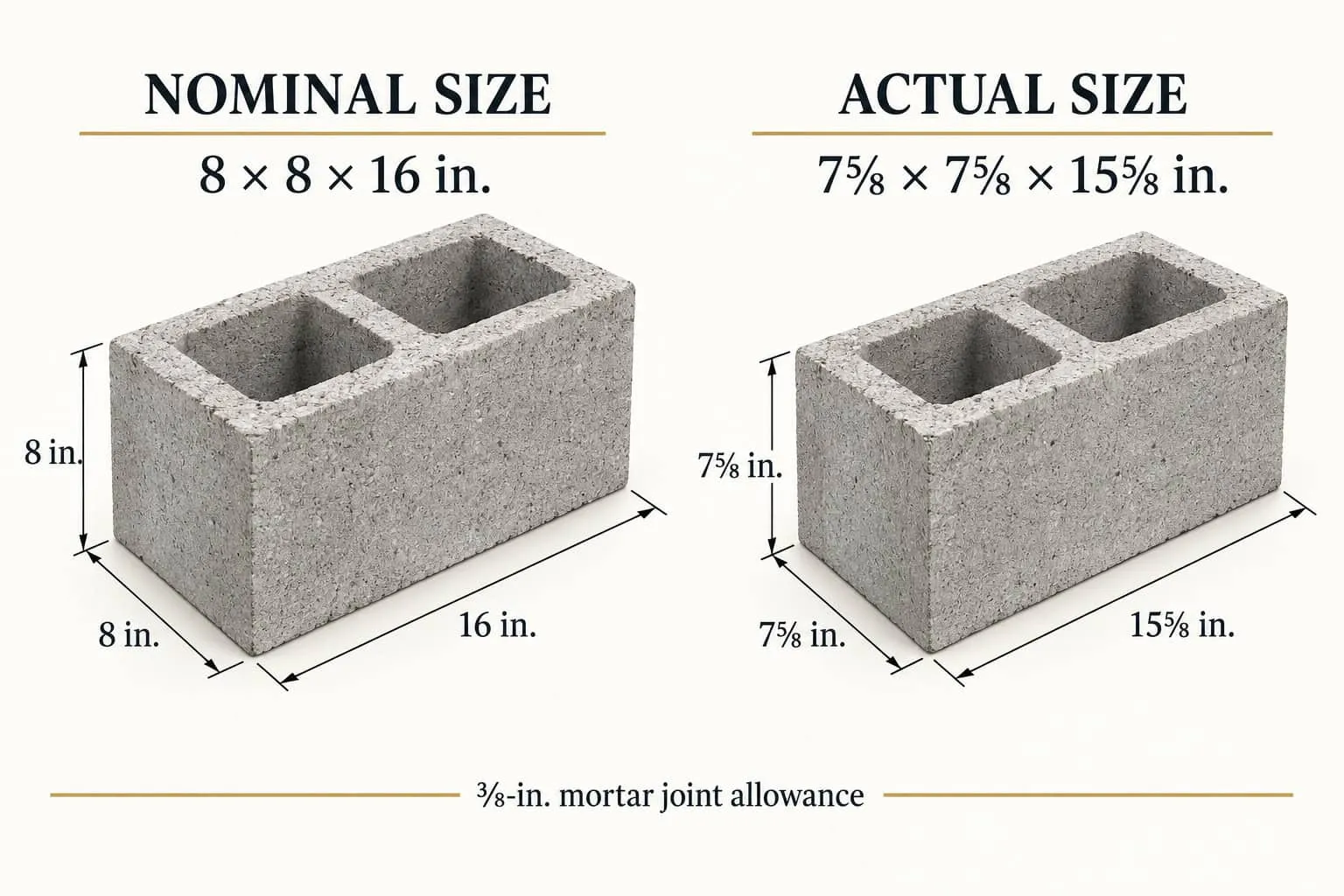

アメリカにおける標準的なセメントブロックのサイズは、公称値で8 × 8 × 16インチ、または実寸で7⅝ × 7⅝ × 15⅝インチです。この差分により通常の⅜インチのモルタル接合部を確保でき、設置された各ブロックのサイズは再び8 × 8 × 16インチのモジュールになります。
「セメントブロック」という言葉が依然として一般的な検索語ではありますが、今日建設用に販売されているブロックのほとんどはコンクリート積み造りユニット、すなわちCMUです。これらにはいくつかの幅があり、最も一般的なのは4インチ、6インチ、8インチ、10インチ、12インチで、完全な形状のブロックは一般的に高さが8インチ、長さが16インチを維持しています。
資材を見積もったり、壁を設計したり、構造物や装飾用プロジェクトで使用する単位を選んだりする際には、公称寸法と実際の寸法の違いを理解することが不可欠です。
標準的なレンガブロックの寸法一覧
ブロックの寸法は通常幅 × 高さ × 長さとして表記されます。標準的なサイズのブロックは高さが8インチ、長さが16インチです。幅は壁の厚みによって異なります。
| 一般的な名称 | 公称寸法（幅 × 高さ × 長さ） | 典型的な実際の寸法（幅 × 高さ × 長さ） |
|---|---|---|
| 4インチブロック | 4 × 8 × 16インチ | 3⅝ × 7⅝ × 15⅝インチ |
これらは米国で一般的な寸法であり、製造元の製品仕様書の代わりにはなりません。特殊な規格の製品、地域別の製品、またはメートル法基準で製造されたブロックでは寸法が異なる場合があります。
標準的なレンガブロックのサイズとは？
最も一般的な標準的なレンガブロックの寸法は公称値で8 × 8 × 16インチです。実際の寸法は通常幅7⅝インチ、高さ7⅝インチ、長さ15⅝インチです。
この8インチのCMUは、その寸法が従来の建築モジュールとしっかりと合致するため、広く使用されています。モルタル接合部を含めると、2ブロックで32インチ、3層で24インチ、6層で48インチになります。このモジュラー式の構造により、壁の設計が容易になり、不必要な切断も減少します。
しかし、8インチのブロックがすべての壁に適しているわけではありません。壁の高さ、荷重、補強材、外気への露出、耐火性の要求、そして地域の建築基準などが、使用するブロックの選定に影響を与えます。構造用の石積みは、資格を持つ設計者によって指定され、適用される基準に従って施工されるべきです。
公称寸法と実際のセメントブロック寸法
この2種類の寸法が、コンクリートブロックのサイズに関する混乱の主な原因となっています。
公称寸法
公称寸法とは、モルタル接合部を含めて設置後にブロックが占める空間を示すものです。8 × 8 × 16インチとして販売されているブロックは、完成した壁内のそのモジュラー空間に収まるように設計されています。
公称寸法は主に以下の目的で役立ちます：
- 壁の長さや高さの計画
- 必要なブロック数の見積もり
- 開口部やその他の建築要素との調整
- 図面や施工レイアウトの作成
実寸法
実寸法とは、設置前の物理的なサイズを示すものです。一般的なCMUでは、各実寸法は対応する公称寸法よりも通常⅜インチ小さいです。この差分によって標準的な⅜インチのモルタル接合部を確保できます。
実寸法が重要になるのは以下の場合です：
- 限られた空間にブロックが収まるかどうかを確認する際
注文する前には必ず製品の寸法を測定するか、技術データを確認してください。製造上の公差や特殊な形状により、上記の一般的な数値と異なる寸法になる場合があります。

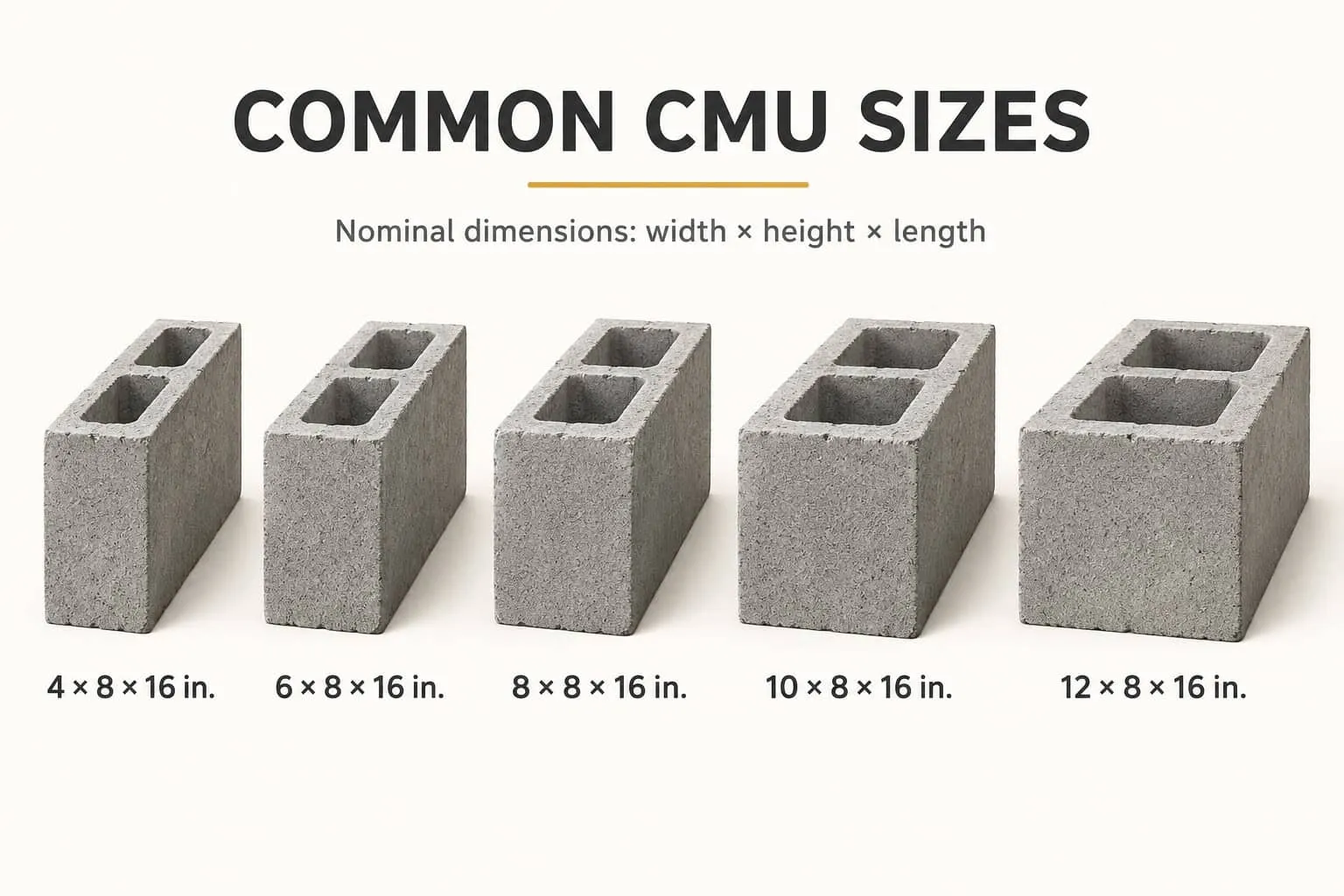

一般的なセメントブロックのサイズ
4インチのセメントブロック
4インチのフルブロックの公称寸法は4 × 8 × 16インチですが、実際の寸法は通常3⅝ × 7⅝ × 15⅝インチです。その細い形状は、厚い壁が不要な多くの非耐荷重の仕切り壁、ベニヤ板、ケース、装飾的なプロジェクトに適しています。
4インチのブロックはコア部分のスペースが限られており、幅の広いブロックに比べて横方向の強度も低いため、承認された設計がない限り構造用CMUの代わりに使用してはいけません。
6インチのセンダーブロック
6インチのブロックの公称寸法は6 × 8 × 16インチで、実際の寸法はおよそ5⅝ × 7⅝ × 15⅝インチです。4インチのブロックよりも深さがありながら、8インチの壁に比べて床面積は少なくて済みます。
一般的な用途としては、仕切り壁、小規模なケース、ガーデン用構造物、そして設計上6インチのブロックが許容される特定の補強壁などがあります。
8インチのセンダーブロック
8インチのCMUは最も一般的なサイズです。公称寸法は8 × 8 × 16インチですが、実際の寸法は約7⅝ × 7⅝ × 15⅝インチです。
これは基礎壁、外壁、擁壁、ガレージ、その他の石造建築に広く使用されます。標準的なストレッチャーブロック、ボンドビーム、コーナーユニット、サッシュブロック、ライントルユニットなど、さまざまな形状のものがあり、完全な固体タイプや部分的に固体化されたタイプも存在します。
この一般的なサイズだからといって、すべての8インチブロックが互換性があるわけではありません。強度等級、重量分類、表面厚さ、コアの設計、耐火性、仕上げ、規格もプロジェクトの要求事項に合致していなければなりません。
10インチのセンダーブロック
10インチのフルブロックは公称サイズが10 × 8 × 16インチで、実際の典型的なサイズは9⅝ × 7⅝ × 15⅝インチです。この追加された幅により、設計上必要とされる場合に構造上の要件や補強材、モルタル、またはより大きな壁面荷重に対応できます。
この種のブロックは小規模なDIYプロジェクトではあまり使われませんが、石工用資材の販売業者からは定期的に入手可能です。
12インチのセンダーブロック
12インチのCMUは公称サイズが12 × 8 × 16インチで、通常のサイズは11⅝ × 7⅝ × 15⅝インチです。これによりかなり厚い壁が形成され、工学的要件や高さ、荷重、その他の性能上の要求からより大きな深さが必要な場合に使用されます。
12インチのブロックはより重く、狭いブロックに比べてモルタルを使用する量も多くなります。そのため、計画段階での取り扱い方法、足場の幅、補強材の使用、および建設の手順について考慮する必要があります。

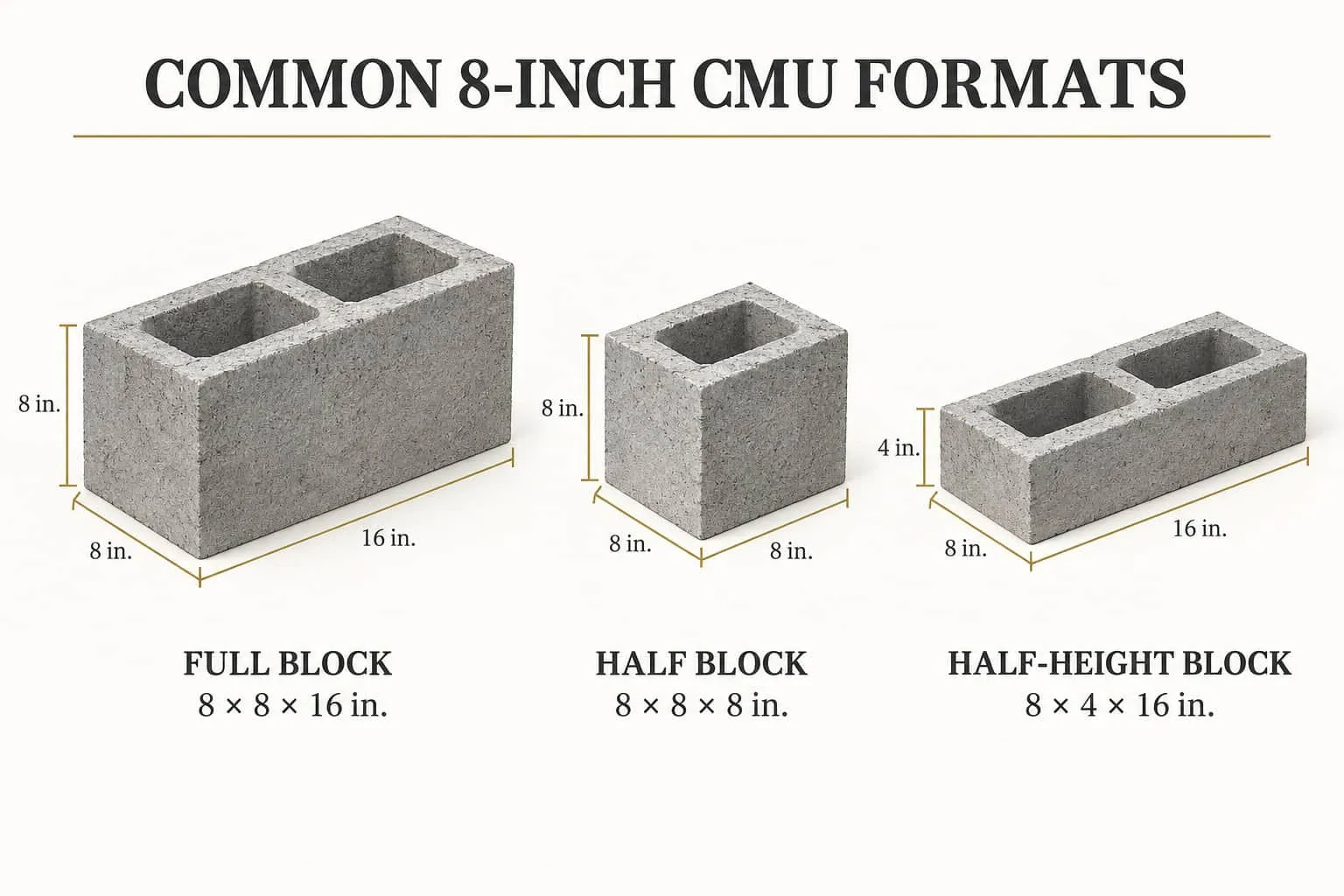

全高ブロック、半高ブロック、および半分の高さのブロックの寸法
すべてのCMUが16インチ全長のブロックというわけではありません。メーカーは、過度な切断を行わずに角や端、開口部、接合パターンを形成できるモジュラー式のブロックも製造しています。
| ブロックの種類 | 典型的な公称寸法 | 典型的な実際の寸法 |
|---|---|---|
| 8インチ全高ブロック | 8 × 8 × 16インチ | 7⅝ × 7⅝ × 15⅝インチ |
| 8インチ半高ブロック | 8 × 8 × 8インチ |
ハーフブロックとは、フルサイズの半分の長さを持つものです。壁の端や開口部周辺で継ぎ目を整えるのに役立ちます。ハーフ高さブロックはフルサイズと同じ長さですが、高さは4インチのみです。正確な在庫状況はメーカーや地域によって異なります。
その他の一般的なCMU形状
サイズは石積みブロックの一部しか表していません。その形状が壁内での機能を決定します。
- ストレッチャーブロック：壁の大部分で使用される標準的な中空ブロックです。
適切な形状を選ぶことで、現場での切断作業が減り、外観が向上し、補強材の配置も容易になる。
シンダーブロックとコンクリートブロックは同じものですか？
日常会話ではこれらの用語がしばしば同義として使われますが、歴史的には異なる材料を指していました。
伝統的なシンダーブロックは骨材として石炭の灰やスラグを使用していました。一方、現代のコンクリートブロックは一般的にセメント、水、そして砂や砂利、軽量発泡材料などの鉱物骨材を用いて製造されます。そのため、現代の建築資材業者が扱う製品のほとんどは、真のシンダーブロックではなくコンクリート積み造りブロックです。
購入や仕様、規格に関する質問の際は、「CMU」または「コンクリート積み造りブロック」という用語の方がより正確です。「シンダーブロックのサイズ」という表現も会話や検索用としては有効ですが、プロジェクトを進める際にはメーカーが公表しているCMUのデータを参考にすべきです。
1つのシンダーブロックでどれくらいの面積を覆えますか？
8×16インチの標準的な表面積は次の通りです：
8 × 16 = 128平方インチ
1平方フィートは144平方インチなので：
128 ÷ 144 = 1ブロックあたり0.889平方フィート
つまり、控除分や廃材を考慮しない場合、壁1平方フィートあたり約1.125個の標準ブロックが必要になります。
簡易なブロック数計算式
- 壁の長さに高さを掛けて、総面積を求めます。
- ドアや窓、その他の開口部の面積を差し引きます。
- 算出された壁の純粋な面積に1.125を掛けます。
例えば、長さ20フィート、高さ8フィートの壁の面積は160平方フィートです：
160 × 1.125 = 180ブロック
5％の廃材分を加えると189ブロックとなり、通常は供給業者の実用的な注文数量に切り上げられます。
これは見積もり方法に過ぎず、完全な構造計算や材料量の算出ではありません。角部、接合ビーム、ピラスター、開口部、特殊なユニット、接合パターンによって最終的な注文内容が変わる可能性があります。
適切なブロックサイズの選び方
最適なCMUは、単に手に入りやすいブロックではなく、壁の特性によって決まります。注文する前に以下の要素を考慮してください：
構造上の要件
耐力壁、高い壁、基礎、擁壁には、単位幅、圧縮強度、補強材、グラウト、基礎設計を工学的に最適化したり規格に準拠させたりすることが求められます。
壁の厚さ
幅の広いブロックを使用すると壁が厚くなり、床面積も多く必要になります。狭いブロックは特定の仕切り壁として適している場合もありますが、構造上重要な壁や大きな荷重がかかる壁ではより深い厚みが求められることが多いです。
補強材とグラウト
そのブロックの内部が指定された補強鉄筋やグラウトを収容できるか確認してください。特定の場所ではボンドビームやライントル型のブロックが必要になることがあります。
開口部とモジュラー配置
可能な限り、ドアや窓、角、壁の端の位置を石造モジュール上で計画してください。半分の大きさのブロックや特殊な形状を使用することで切断回数を減らし、接合部の整列を保つことができます。
防火性、耐湿性、断熱性能
ユニットの種類、壁厚、密度、目地材、断熱材、仕上げ、組み立て設計は、耐火性、防水性能、遮音性、断熱性能に影響を与える可能性があります。単なる寸法だけではこれらの評価を決定することはできません。
地域での入手可能性
すべてのメーカーがあらゆる幅や形状の製品を取り扱っているわけではありません。設計を最終決定する前に、実際の寸法、仕上げ、色、パレットあたりの数量、重量、リードタイム、および規格適合証明書を確認してください。
DIYプロジェクト用のセメントブロックの寸法
標準的な石積み用ブロックは、庭のベッド、屋外ベンチ、植木鉢、棚、景観要素などにも使用されます。こうしたプロジェクトでは、特にモルタルを使わずにブロックを積んだり木材と組み合わせたりする場合、公称寸法よりも実際の寸法の方が重要になることがあります。
以下の実用的なポイントを念頭に置いてください：
- 屋外で建築する際は、外部環境に適した製品を使用してください。
- 造園や庭園の構造物は、安定した平らな基盤の上に設置してください。
- ブロックが重いからといって、緩く積まれていても安全だと思わないでください。
- 高くて狭い、または荷重を支える構造物は固定または補強してください。
- コア部分に挿入された木材が湿気で損傷しないよう保護してください。
- 構造壁には装飾的なDIYガイドを使用しないでください。
食品生産用の高床ベッドを使用する場合は、具体的な石積み製品の適合性や構成についてメーカーに確認してください。
よくある質問
標準的なセメントブロックの寸法は？
標準的なセメントブロックまたはCMUの公称寸法は通常8 × 8 × 16インチで、実際の寸法は7⅝ × 7⅝ × 15⅝インチです。公称寸法には⅜インチのモルタル接合部用のスペースが含まれています。
なぜ8インチのコンクリートブロックは幅が7⅝インチしかないのでしょうか？
残りの⅜インチはモルタル接合部に割り当てられます。設置されると、ブロックと接合部で合計8インチのサイズになります。
セメントコンクリートブロックの寸法はどの順番で記載されますか？
CMUの寸法は一般的に幅×高さ×長さの順で記載されます。したがって、8×8×16インチのブロックは幅が8インチ、高さが8インチ、長さが16インチです。
ハーフセメントコンクリートブロックのサイズは？
8インチのハーフブロックは通常、公称サイズが8×8×8インチで、実際のサイズは約7⅝×7⅝×7⅝インチです。ハーフブロックは壁面の継ぎ目を整えたり、壁の端を仕上げたりするためによく使用されます。
1平方フィートあたりに必要な標準的なセメントコンクリートブロックの数は？
モルタルモジュールを含めた標準的な8×16インチのレンガ1枚の面積は約0.889平方フィートです。1平方フィートあたり約1.125枚のレンガを見込み、さらに適切な廃材分を加えてください。
100平方フィートには何枚のレンガが必要ですか？
1平方フィートあたり1.125枚の標準レンガとすると、廃材分を除いて100平方フィートには約113枚のレンガが必要です。5％を加えると約119枚になります。開口部や特殊なユニットの有無によって最終的な必要数は変わります。
すべてのセメントレンガは16インチの長さですか？
いいえ。16インチは完全なレンガの一般的な標準長さですが、半分の長さのレンガや高さが半分のレンガ、角材、軒梁、接合ビーム、その他の特殊なユニットも存在します。
実際のレンガの寸法は変動することがありますか？
はい。標準的な参考表に記載されている寸法は一般的なものですが、製造元、地域、ユニットタイプ、適用される規格によって製品は異なる場合があります。施工する前に必ず選択した製品を確認してください。
まとめ
最も一般的なセメントブロックのサイズは公称8×8×16インチで、実際の寸法は約7⅝×7⅝×15⅝インチです。その他、一般的なフルブロックの幅には4インチ、6インチ、10インチ、12インチがあり、高さと長さは通常公称で8インチおよび16インチのままです。
モルタル壁の設計には名目寸法を、各部材の実際の取り付け状況を確認するには実寸法を使用してください。構造建築においては、サイズは仕様の一部に過ぎず、強度、補強材、モルタル、基礎の設計、露出条件、および地域の規制要件も考慮する必要があります。1平方フィートあたり1.125ブロックという計算方法を説明する図です。
