Feuerwarnsysteminstallation

Feuerwarnsystem: Installation gemäß den Regeln

Gemäß der Liste der Gebäude, die mit Lösch- und Feuerwarnsystemen geschützt werden müssen (NBP 11003, genehmigt durch Bescheid des MCHS Russlands vom 18.06.2003 Nr. 315), müssen in Verwaltungs- und Wohngebäuden sowie öffentlichen Gebäuden automatische Feuerwarnsysteme obligatorisch installiert werden.

Einige Räume (mit einer Fläche von mindestens 24 m²) müssen mit einem automatischen Löschsystem ausgestattet werden. Die Notwendigkeit zur Installation eines Feuerwarnsystems und einer Brandmelder in einer Wohnung ist nicht im Gesetz festgelegt.

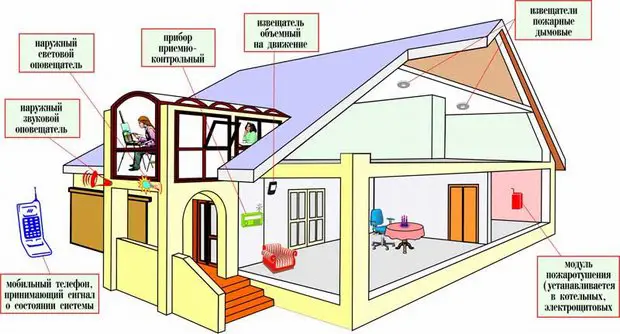

Abbildung 1 — Schema der Installation eines Feuerwarnsystems in einem Einfamilienhaus

Feuer Sicherheitssysteme: Hauptanforderungen

Das wichtigste Dokument, das Anforderungen an automatische Brandschutzsysteme sowie Feuerwarnsysteme festlegt, ist der Bundesgesetz "Technische Vorschriften über Feuer Sicherheitsanforderungen" (Artikel 83).

Zu den anderen Anforderungen für Feuerwarnsysteme gehören:

die Montage des Feuerwarnsystems muss vollständig gemäß der entsprechenden und genehmigten Projektunterlagen erfolgen;
Feuerwarnsysteme müssen automatisch einen Brand oder eine Brandentwicklung erkennen, Steuersignale an das Benachrichtigungssystem und die Evakuierungskontrolle senden sowie an Geräte zur Steuerung der Brandschutzinstallationen, das Rauchabzugs-System und andere technische Mittel;
die Brandschutzmittel müssen in dem geschützten Raum platziert werden, aus dem es jedoch nicht schwierig ist, den Brand in jeder beliebigen Stelle des Raumes zu erkennen.

Abgesehen vom Bundesgesetz legen auch andere Dokumente Anforderungen an Feuerwarnsysteme fest:

SP 5.13130.2009. Normen für Brandschutzsysteme. Automatische Feuerwarn- und Löschsysteme. Projektierungsstandards genehmigt durch Bescheid des MCHS Russlands vom 25.03.2009 Nr. 175;
SP 3.13130.2009. Normen für Brandschutzsysteme. Evakuierungssysteme und Benachrichtigung von Menschen bei Brand. Feuer Sicherheitsanforderungen genehmigt durch Bescheid des MCHS Russlands vom 25.03.2009 Nr. 173;
NBP 58 97. Feuer Sicherheitsnormen. Adressierte Feuerwarnsysteme. Allgemeine technische Anforderungen, Prüfmethoden genehmigt durch Bescheid des Generaldirektorats des MVD Russlands vom 31.12.1996 Nr. 64.

WICHTIG! Als Referenzmaterial kann auch das entsprechende OKDP verwendet werden.

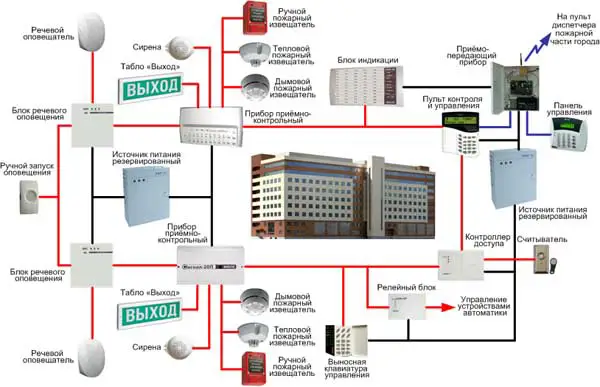

Abbildung 2 — Projekt des Feuerwarnsystems

Arten von Feuerwarnsystemen

Drei Arten von Feuerwarnsystemen werden unterschieden:

Thresholddetektor;
Adressierte Abfrage;
Adressierte Analogsysteme.

Thresholddetektor

Das Prinzip des Thresholddetektors besteht darin, dass jeder Brandmelder (Sensor) einen eingebauten Schwellwert besitzt. So reagiert ein Temperatursensor bei Erreichen eines bestimmten Temperaturschwellwerts, der individuell für ihn eingestellt wurde.

Das Thresholddetektor-System ist so aufgebaut, dass sich in der Mitte einer sogenannten „Stern“-Konfiguration eine Kontrollzentrale mit abgehenden Kontrollkabeln (Strahlen) befindet, in denen jeweils eine bestimmte Anzahl von Sensoren montiert ist (meist nicht mehr als 30). Wenn einer der Sensoren auslöst, funktioniert auch der gesamte Strahl. Doch die Lokalisierung des Brandes muss manuell erfolgen – die Automatik begrenzt sich hierbei.

Vorteile des Systems: Die Ausrüstung kostet günstig.

Nachteile: Geringe Informationsdichte des Systems sowie keine Möglichkeit zur Kontrolle des Sensorstatus zu jeder Zeit.

Hersteller: POLON-ALFA IGNIS 1030, IP 101/435-1-А1/2 „Experte“.

Adressierte Abfrage

Wenn im Thresholddetektor-Feuerwarnsystem die Kontrollzentrale Änderungen des Schwellwerts überwacht, generiert das adressierte Abfrage-System selbstständig Anfragen über den Status der Systemelemente an die Sensoren. In dem adressierten Abfrage-System sind die Sensoren über ein Ringkabel verbunden. Das System kann „Normalzustand“, „Brand“ und „Fehler“-Meldungen senden.

Vorteile des Systems: Hohe Informationsdichte, ständige Überwachung des Sensorstatus. Auch dieser Typ von Systemen entspricht dem Verhältnis „Preis-Qualität“.

Nachteile: Das System reagiert später auf Brand oder Feuer als das analoge Feuerwarnsystem.

Hersteller: Polon-Alfa Polon 4100 oder Polon 4900.

Adressierte Analogsysteme

Dies ist das beste Feuerwarnsystem. Es besitzt nicht nur alle technischen Vorteile der vorherigen Arten von Feuerwarnsystemen, sondern auch einige eigene Vorzüge. Der Hauptunterschied des Systems besteht darin, dass die Entscheidung über das Alarm-Signal nicht der Sensor selbst trifft, sondern die Kontrollzentrale, welche ein Signal empfängt, das außerhalb des Normalzustands liegt.

Zwischen der Kontrollzentrale und den Sensoren besteht eine kontinuierliche Verbindung, wodurch die Kontrollzentrale alle Änderungen der kontrollierten Parameter ständig erhält und analysiert.

Vorteile des Systems: Früher Erkennen von Brandentwicklungen, geringerer Materialverbrauch bei der Installation, weniger Montagearbeiten, kontinuierliche Überwachung der Funktionsfähigkeit der Sensoren.

Nachteile: Hoher Preis.

Hersteller: Bosh FPA-1200.

Normen für die Installation von Feuerwarnsystemen

Alle notwendigen Regeln zur Installation eines Feuerwarnsystems sind im öffentlich zugänglichen Dokument SP 5.13130.2009 enthalten. Normen für Brandschutzsysteme. Automatische Feuerwarn- und Löschsysteme.

Dieses Dokument sollte nicht als Anleitung zur eigenständigen Installation von Feuerwarnsystemen verstanden werden. Die Arbeiten müssen ausschließlich von zertifizierten Unternehmen durchgeführt und mit der Projektgenehmigung in den übergeordneten Behörden vereinbart werden.

Wir geben ein Beispiel für Regeln zur Installation von Wasser- oder Schaumlöschgeräten.

Zu der ersten Gruppe von Räumen gehören Bücherhallen, Bibliotheken, Zirkusse, Geschäfte, Verwaltungsgebäude, Hotels und Krankenhäuser.

Die Bewässerungsintensität der zu schützenden Fläche in diesen Gebäuden sollte mindestens 0,08 l/(s*m²) betragen, und der Wasserverbrauch mindestens 10 l/sek. Die Wasserversorgung bei Brand sollte mindestens 30 Minuten dauern, und die maximale Entfernung zwischen Sprinkler-Bewässerungen sollte nicht mehr als 4 m betragen.

Falls die Höhe des zu schützenden Raumes bis zu 3,5 m beträgt, kann ein Melder bis zu 85 m² Fläche überwachen. Bei der Installation des Melders sollte die Entfernung zur Wand mindestens 4,5 m betragen.

Die Montage eines Sicherheits- und Brandschutzsystems kann bei:

Temperatur im Raum +20°C;
organisiertem Zuluft- und Abzugsventilationsanlage;
relativer Luftfeuchtigkeit bis zu 60 %;
Lautstärke nicht höher als 65 dB.

Die Kosten für die Installation eines Feuerwarnsystems werden ungefähr basierend auf der Fläche des zu schützenden Raumes und der Systemoption berechnet.

Zum Beispiel beträgt der Preis bei einer Fläche bis zu 150 m² zwischen 12$ und 20$ pro Quadratmeter.

Bei der Installation eines adressierten Feuerwarnsystems liegt der Koeffizient bei 0,7-1,2.

Zur Berechnung der Kosten muss die Fläche des Raumes, der Schutz benötigt, mit dem Preis multipliziert werden und dann mit dem Koeffizienten.

Zum Beispiel bei einer Raumfläche von 45 m² liegt der Mindestpreis für die Arbeiten bei 378$.

Diese Kosten enthalten auch eine Garantie-Unterstützung des Feuerwarnsystems durch das Installationsunternehmen.

Kosten der Arbeiten

Kiew – ab 100 UAH/m² (inklusive Korrekturfaktor von 1);
Moskau – ab 550 Rubel/m² (inklusive Korrekturfaktor von 0,7).
