Ein solcher auf kleinen Rädern transportierbarer Holzliegestuhl wird mit einer Kreissäge mit einem 20 mm dicken Diskus hergestellt, mit dem das Holz für die Verbindungen in den Halbholzen und Falten (Foto 1) sowie für die Faschen (Foto 2) ausgesägt wird. Die Bohrlöcher zur Befestigung der Liegestuhlteile werden mit einer Kombibohrmaschine (Foto 3) gebohrt, die sofort ein vorbereitetes Loch für den Schraubenkopf ermöglicht.
Der Liegestuhl selbst gebaut
Die Griffe A des Liegestuhls (siehe Teilliste und Abbildung 1) werden mit einer Bandkreissäge nach einem auf das Holzteil geklebten Muster ausgesägt (Foto 4). Dasselbe Verfahren wird bei der Herstellung der L-Platten des Gestells verwendet – darauf wird ein Muster mit Klebeband geklebt (Foto 5) und danach die Kante geformt. Die Verbindung M des Gestells wird mit 42 mm langen Schrauben an den Platten befestigt, wobei die Platten so auf dem Tisch platziert werden, dass die Kanten vollständig an der Oberfläche aufliegen und gerade sind.Über die Verbindung. Durch die Löcher in den Platten werden Hilfslöcher in der Verbindung gebohrt und miteinander verbunden (Foto 6).
In der hinteren Abdeckung N wird in der Mitte des oberen Kantenbereichs ein Ausschnitt für die Hand ausgesägt, um den Rücken zu heben, wenn er in der unteren Position ist. Mit dem Zirkel wird ein Bogen mit R=125 mm und einem Radiusabschnitt von g=32 mm gezeichnet (Foto 7) und anschließend mit der Bandsäge ausgesägt. In einem Abstand von 20 mm vom unteren Kantenbereich der hinteren Abdeckung werden mit einem kombinierten Bohrer in gleichmäßigen Abständen Hilfslöcher mit Zapfen für Holzstopfer angefertigt (Foto 8).
Ausschneiden von Zähnen, seitlichen Falten... mit der Kreissäge.
... sowie von Fasen mit einer Sägeblattstärke von 20 mm.
Verwendung eines kombinierten Bohrers zur Erstellung von Löchern für Schrauben.
Ausfräsen der Griffe des Liegestuhls nach dem Muster und...
... der Balken des Kreuzgerüsts.
Montage der Balken und des Verbindungsstücks des Kreuzgerüsts.
Markierung der Aussparung auf der hinteren Abdeckplatte.
Anordnung der Schrauben auf der hinteren Abdeckplatte.

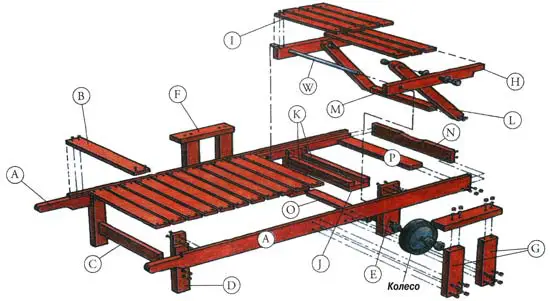

Bild 1. Teile des Liegestuhls
Die vorderen Stützrippen G der Armlehnen sowie alle Rippen der Armlehnen selbst F werden mit einer Fräse bei R=12 mm abgerundet. Jede Stütze der Armlehne wird mit Schrauben von 42 mm Länge an den Seitenrand befestigt.
In beiden Begrenzungsblocken К des Liegestuhls werden in gleichem Abstand Hilfslöcher gebohrt (Foto 9). Anschließend werden die Begrenzungsblocke an den mittleren Verbindungssteg J des Liegestuhls befestigt.mit Schrauben mit einer Länge von 42 mm.
Laut Abbildung 2 werden die beiden hinteren Beine E mit Schrauben von 42 mm Länge an die mittlere Stütze des Liegestuhls sowie mit Schrauben von 64 mm Länge an die inneren Rippen der Seitenwände A befestigt. Anschließend werden die vorderen Beine D mit Schrauben von 64 mm Länge an die inneren Rippen der Seitenwände befestigt und die Verbindung zwischen den vorderen Beinen C mit Schrauben von 42 mm Länge an die Beine selbst.
Die aus Edelstahl bestehende Achse W mit einem Durchmesser von Ø12 mm ist erforderlich, um den Rücken zu drehen. Sie wird (Foto 10) durch beide Stützen N des Rückens geführt, die in einem Abstand von 75 mm von den Seitenwänden angebracht sind.
Die B-Stäbe im vorderen Teil des Liegestuhls, beginnend bei den Griffen, werden über Dämpfer mit einer Dicke von 12 mm an den Seiten befestigt und mit 42-mm-Schrauben fixiert.
Jeden Rückenlehnenstab wird exakt auf Höhe der Enden an seine Stützen gedrückt. Die Rückenlehnenstützen werden nach oben angehoben, um den Spalt zwischen den Seitenwänden und dem Stab zu überprüfen. Die Stäbe werden mit 42-mm-Schrauben bei einem gleich großen Spalt von 12 mm dazwischen an die Seitenwände befestigt, während die Querstreben mit M 10×100-Bolzen zusammen mit Muttern, Ringen Ø25 und 38 mm sowie Grover-Ringen, die durch Löcher Ø10 mm geführt werden, an den Rückenlehnenstützen befestigt werden (Foto 11).
Gemäß Abbildung 2 wird die Position der Armlehnenstützen markiert und sie mit 64-mm-Schrauben an Ort und Stelle befestigt: Zuerst die näher zur Rückenlehne liegende, anschließend wird ein Abstand von 89 mm eingehalten.Man befestigt eine weitere Stütze.
Die hintere Verbindungselement des Liegestuhls wird mit zwei Schrauben mit einer Länge von 64 mm an den Seitenwänden befestigt, wobei überprüft wird, dass die untere Kante dieses Elements exakt mit der unteren Kante der Seitenwände übereinstimmt und die seitlichen Kanten des Elements exakt mit den Enden der Seitenwände übereinstimmen.
Die Achse wird durch die Öffnungen eingeführt und darüber mit Schrauben von 64 mm Länge die Achsenabdeckung befestigt. Anschließend wird diese Achse durch die Öffnungen in den hinteren Beinen eingeführt, und zwischen dem hinteren Bein und dem Rad wird eine Dichtung mit Ø38 mm eingesetzt. Eine weitere Dichtung wird außen am Rad angebracht. Die Muttern werden festgezogen (Foto 12), die endgültige Länge der Achse wird bestimmt und sie anschließend abgesägt.
Zum Schluss wird der Liegestuhl mit wasserdichtem Lack überzogen.
Markierung der Öffnungen in den Begrenzungselementen des Liegestuhls.
Stützen für den Rückenbereich.
Montage des Querträgers.
Räder zusammenbauen.
Bild 2: Ansicht des Liegestuhls von der Seite

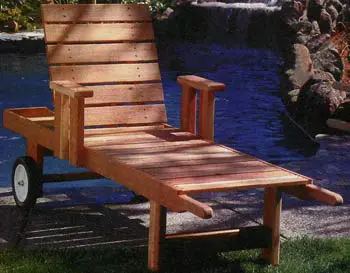

Am Ende haben Sie mit eigenen Händen einen wunderbaren, bequemen und gemütlichen Liegestuhl fertiggestellt. Viel Erfolg!
