Wie man die Elektrik in einer Wohnung tauscht

Bei der Verlegung von Elektrik in einem Haus oder einer Wohnung spielen elektrische Installationsartikel eine wichtige Rolle. Beispielsweise werden Verteilungskästen verwendet, um Kabel zu verbinden, die Schutz vor Verbindungen und Zugriff auf diese Bereiche gewährleisten.

Bei der Entscheidung, wie man die Elektrik in einer Wohnung oder einem Haus tauscht, wählt man nicht nur neue Kabel, sondern auch neue Steckdosen und Schalter.

Was die Kosten für den Austausch der Elektrik betrifft, so machen hochwertige Kästen, Schalter und Steckdosen einen großen Teil der Kosten aus.

So ist es zum Beispiel bei retroartiger Elektrik: Ein Meter Kabel kostet durchschnittlich etwa 80 Rubel/25 Ukraine-Hryvnia, ein keramischer Dreh-Schalter kann 2000 Rubel oder mehr kosten.

Foto 1 – Elektrische Installationsbox für offene Kabelverlegung

Der Preis für den Austausch der Elektrik hängt vom Umfang und der Komplexität der erforderlichen Arbeiten sowie von den Materialien ab, die etwa die Hälfte der Gesamtsumme ausmachen. Zudem beeinflussen die Gründe für die Kabelverlegung die Kosten.

Die Elektrik kann außen (Luft oder Erdverlegung) oder innen (offen oder verborgen) erfolgen.

In Panelhäusern mit Betonwänden und in Hause mit Ziegelwänden wird eine verborgene Kabelverlegung im Putz oder Gipskarton durchgeführt. Dementsprechend werden auch spezielle elektrische Installationsartikel für verborgene Kabel verwendet. Diese können auch in Holzwänden an einer Datsch montiert werden, aber häufig werden flächige Steckdosen und Schalter auf brennbaren Oberflächen verwendet.

Für die Herstellung von brandschutztechnischen Geräten werden Porzellan, Metall und nicht brennbare Kunststoffe verwendet.

Besondere Anforderungen an elektrische Installationsartikel werden in feuchten Räumen wie Badezimmer, Sauna oder Bad gestellt. In dem Raum, in dem man sich wäscht oder dampft, werden keine elektrischen Geräte installiert. Nur Beleuchtung wird in solchen Räumen verlegt, wobei die Beleuchtung eine hohe Schutzstufe haben muss. Steckdosen und Schalter werden in Gängen oder Vorhängen montiert und müssen auch wasserdicht sein.

Wenn man vergleicht, wie viel Material für verborgene und offene Kabelverlegung kostet, kann man sagen, dass weder der eine noch der andere Weg billig ist. Wie bereits erwähnt, kann die äußere Kabelverlegung sogar teurer werden. Aber wenn es nicht möglich ist, verborgene Kabel zu verlegen, unwirtschaftlich oder zusätzliche Schwierigkeiten verursacht, wird die äußere Kabelverlegung und entsprechende Geräte verwendet.

Foto 2 – Schalter für offene Kabelverlegung Makel

Schalter für äußere Kabelverlegung

Die Installation von Schaltern für äußere Kabelverlegung ist nicht kompliziert. Ebenso wie bei verborgener Kabelverlegung hilft eine Kabelplanung dabei, die Anzahl der Schalter und ihre Position zu bestimmen.

Es gibt keine strengen Regeln, wo ein Schalter montiert werden soll, aber normalerweise wird er an einer Stelle installiert, die von Fenstern und Türen entfernt ist, sodass sich die Tür nicht über ihm befindet. Die Standardhöhe der Installation beträgt 50-80 oder 150 cm.

Der Schalter wird direkt an der Wand mit einem flachen Unterbau aus Metall, Kunststoff oder Holz befestigt. Die Größe des Unterbaus ist normalerweise etwas größer als die Abdeckung, um ihn an der Wand zu befestigen, reichen zwei Schrauben oder Dübel-Nagel.

Der Mechanismus des Schalters wird an den Unterbau angeschlossen und die Kabelenden werden an die Klemmen angeschlossen. Anschließend wird der Rahmen aufgesetzt, in dem ein Fenster zum Durchgang der Kabel geöffnet wurde, und die Schalterklappen werden eingefügt.

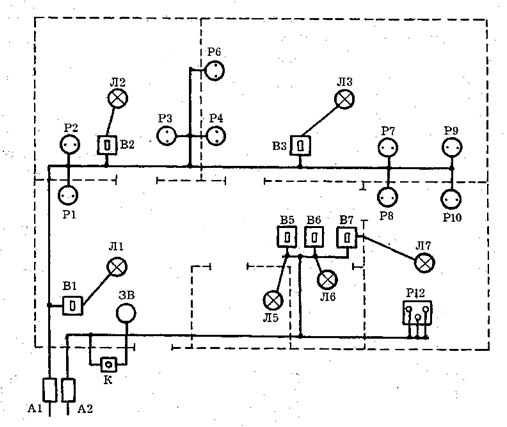

Schema 1 – Kabelschema im Haus, wobei V die Schalter und R die Steckdosen sind

Steckdosen für äußere Kabelverlegung

Steckdosen für äußere Kabelverlegung werden auf dieselbe Art wie Schalter montiert. Sie werden an einem flachen Unterbau montiert, der an die Wand geschraubt wird.

Steckdosen für äußere Kabelverlegung können mit oder ohne Erde sein, für einphasige oder dreiphasige Netze, für verschiedene zulässige Ströme usw.

Das Netz in Wohnhäusern ist normalerweise einphasig. Der Strom, den eine Standardsteckdose aushält, ist höher als die mögliche Last auf die Kabel, die zu ihr führen, und Erde wird empfohlen, um vor Stromschlägen bei der Nutzung von Haushaltsgeräten zu schützen, aber nicht notwendig. Steckdosen werden normalerweise mindestens 30 cm vom Boden entfernt montiert. Die Anzahl der Steckdosen hängt von der Anzahl der elektrischen Geräte ab, die angeschlossen werden.

Wie auf dem Schema zu sehen ist, befinden sich Steckdosen normalerweise am Ende der Verzweigungen von dem Hauptkabel. Aber manchmal entsteht die Frage, wie man eine Kabelverlegung von einer Steckdose aus durchführen kann, um z. B. eine weitere Steckdose in der Nähe zu installieren. Dafür wird eine parallele Verbindung verwendet: Die Enden des zu verlegenden Kabels werden mit den Enden des Kabels verbunden, der zur Steckdose geführt wird. Phase mit Phase, Null mit Null. Aber man muss die Last im Netz berücksichtigen.

Für zusätzliche Steckdosen für leistungsstarke Geräte sollte man nicht von einer Steckdose aus Kabel verlegen – sie sollten von einer separaten Gruppe vom Schalter ausgehen. Außerdem müssen die Leiter der zu verbindenden Kabel aus dem gleichen Metall sein.

Falls doch Aluminium- und Kupferkabel verbunden werden, werden Klemmen mit speziellem Beschichtung verwendet.

Foto 3 – Wasserdichte Steckdosen mit Erde für offene Kabelverlegung
