Installation von Steckdosen selbst

Neue Trends bei der Installation von Steckdosen

Moderne Geräte verbrauchen viel mehr elektrische Energie als in der Sowjetzeit. Über solche Geräte und Leistungen hat man damals nicht einmal nachgedacht. Gemäß allen Normen sollte bei dem Kauf großer Haushaltsgeräte für jedes Gerät eine eigene Steckdose mit eigenem Anschluss an den Stromzähler und der Installation eines Schutzschalter (UZS) eingerichtet werden, anstatt nur eine neue Steckdose in die alte, bereits überlastete System einzusetzen.

Damit beispielsweise die Sicherheitsrichtlinien für elektrische Geräte und den Umgang mit elektrischen Geräten uns verpflichten, separate Steckdosen für die Waschmaschine (unbedingt mit Erdung!), für die Elektroherde und sogar eine eigene Steckdose für den Kühlschrank zu installieren.

Bei einem eigenständigen Anschluss jeder Steckdose für Haushaltsgeräte mit hohem Stromverbrauch lässt sich einfach die Ursache für einen Fehler oder eine Netzunterbrechung bestimmen, außerdem wird die Technik vor Beschädigung durch Ausfall eines bestimmten Netzabschnitts geschützt.

Darüber hinaus wird ein Gerät, das von seiner eigenen Steckdose versorgt wird, nicht die gesamte Stromleitung der Wohnung überlasten, was es ermöglicht, gleichzeitig mehrere leistungsstarke Geräte (z. B. eine Waschmaschine und eine Elektroherde) zu nutzen. Andernfalls wird durch die hohe Netzlast mindestens eine Sicherung ausgeschaltet.

Wenn Sie in einer alten Wohnung wohnen, sollten Sie ernsthaft darüber nachdenken, nicht nur einige neue Steckdosen zu setzen, sondern gleich die gesamte Stromleitung zu ersetzen.

Bei einem Vollrenovierungsprojekt ist der Austausch der Stromleitung genauso wichtig wie das Ausgleichen des Bodens oder der Austausch von Fenstern.

Eine Person kann ohne Hilfe eines Fachmanns nicht mehr ausreichend helfen: Es ist notwendig zu wissen, wie man die Stromstärke des Kabels berechnet, wie man die Stromleitung korrekt an den Stromzähler anschließt, welche Steckdosen für welche Geräte ausgewählt werden und wie die Schaltung der Steckdosen in einer Wohnung aufgebaut sein sollte.

Installation von Steckdosen: Normative Dokumente

Für die Durchführung der Arbeiten selbst, verwenden Sie folgende Dokumente:

GOST 7397.0-89 (Installation von Schaltern);
GOST 7396.1-89 (Installation von Steckdosen);
GOST 8594-80 (Kästen für die Installation von Schaltern und Steckdosen);
SNiP 3.05.06-85 (Technische Anforderungen).

Regeln für die Installation von Steckdosen

Die Normen für die Installation von Steckdosen unterscheiden sich nicht nur für elektrische Steckpunkte, die für bestimmte Haushaltsgeräte konzipiert sind, sondern hängen auch vom Typ des Raumes sowie dem Material ab, aus dem die Wände gebaut wurden.

Installation von Steckdosen in der Küche: Allgemeine Normen

Steckdosen werden hinter den Arbeitsplatten der Küchenbank auf einer Höhe von bis zu 10 cm über dem Boden installiert (Messung vom sauberen Boden bis zum oberen Rand der Steckdose).

Für eingebaute Geräte können Steckdosen hinter Schränken montiert werden, die direkt an dem Gerät angebracht sind. Die Höhe der Installation solcher Steckdosen darf 60 cm nicht überschreiten, aber auch unter 30 cm über dem Boden sind nicht erlaubt. Dieser Installationsstil erfordert das Ausschneiden eines Lochs für die Steckdose in der Rückwand der Küchenmöbel.

Die Länge des Verbindungsleiters vom Gerät zur Steckdose darf 150 cm nicht überschreiten.

Küchensteckdosen dürfen innerhalb der Spülmaschinekiste installiert werden. In diesem Fall sollte der Schutzgrad der Steckdose mindestens IP44 sein (dieser Index kennzeichnet den Schutz der Steckdose vor Wassernebel).

Die Steckdose für die Abzugshaube wird nicht niedriger als 50-60 cm vom oberen Rand des Küchen-Schranks installiert. Das empfohlene Abstand zwischen der Abzugshaube und der Steckdose beträgt 20 cm.

WICHTIG! Die Steckdose darf nicht von der Ventilationsluftleitung der Abzugshaube verschlossen werden.

Steckdosen für kleine Haushaltsgeräte müssen auf dem Frontplatten montiert werden, aber nicht höher als 1-1,4 m über dem Bodenniveau installiert werden.

WICHTIG! Steckdosen dürfen nicht installiert werden:

über der Herdplatte;
hinter dem Gehäuse eingebauter Geräte;
hinter ausziehbaren Schubladen;
über der Spülmaschine.

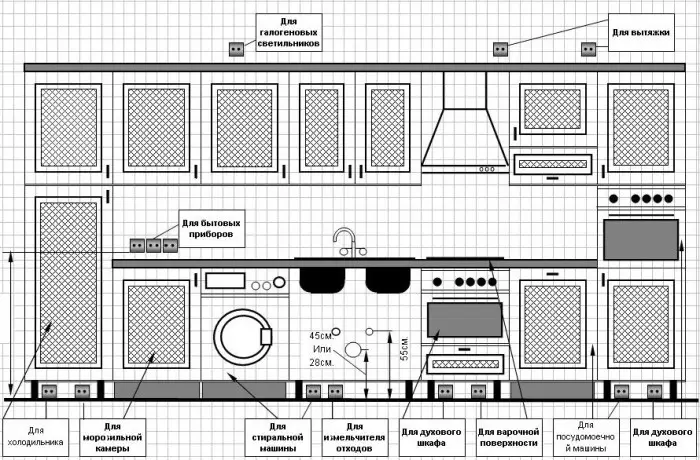

Schema 1 – Schema zur Installation von Steckdosen in der Küche

Installation einer Steckdose für eine Rasurmaschine: Hauptanforderungen

Die Steckdose muss Erdung haben. In alten Häusern ist die Erde nicht für jede Steckdose vorgesehen, daher kann man für die Sicherheit bei der Nutzung kleiner Haushaltsgeräte (z. B. einer elektrischen Rasurmaschine) einen Trenntransformator verwenden.

Die Stromleitung wird nur versteckt installiert.

Steckdosen werden an Wänden an Heizungsanlagen montiert (Kondenswasser, das sich auf der kalten Wand durch Temperaturunterschiede bildet, kann die Steckdose und das Gerät, das von ihr versorgt wird, aus dem Betrieb bringen).

Nach den VDE-Richtlinien sollte eine Steckdose mindestens 0,6 m von der Badewanne und dem Waschbecken entfernt sein.

In Bädern sind nur wasserdichte Steckdosen erlaubt (solche Steckdosen haben Schutzdeckel sowie spezielle Dichtungen, die Feuchtigkeit nicht durchlassen).

Für Räume mit erhöhter Feuchtigkeit (Küche, Bad) ist eine Steckdose mit dem Index IP44 ausreichend.

Produzenten: Bei der Auswahl nach Klassifizierung des Schutzes vor Feuchtigkeit ist es besser, Steckdosen von Marken wie Kontakt, KORR, Gira oder ELSO zu wählen.

Installation einer Waschmaschine und anderer starker Haushaltsgeräte

Für den Schutz vor Stromschlag und die sichere Nutzung des Geräts sollte jede große Haushaltsausrüstung an einen Schutzschalter (UZS) angeschlossen werden.

Die Waschmaschine erfordert eine Verbindung mit einer dreipoligen Steckdose mit einem dreifachgekabelten Kabel (Null/Phase/Erde).

WICHTIG! Es ist verboten, Waschmaschinen über ein Verlängerungskabel aus anderen Räumen zu betreiben!

Für die Stromversorgung der Waschmaschine muss eine eigene, mit einem UZS geschützte Leitung mit einer Stromabfallstromstärke von 10 mA (gemäß VDE) eingerichtet werden.

Die Installation einer Steckdose in der Badewanne ist selbstverständlich verboten!

Ein Schalterautomat, der von der Herstellerfirma für die konkrete Waschmaschine empfohlen wird, muss installiert werden.

Schema 2 – Zonen in der Badewanne: 0 - elektrische Geräte dürfen nicht installiert werden, außer solche, die in der Badewanne verwendet werden können (bis zu 12 W); 1 - nur Wassererhitzer dürfen installiert werden; Zonen 0, 1 und 2 sind nicht für die Installation von Steckdosen vorgesehen; 3 - es ist erlaubt, Steckdosen mit Stromversorgung über einen Trenntransformator zu installieren

Die Installation einer abnehmbaren Steckdose ist von der Wärmeeinwirkung her besser als die versteckte Methode.

Produzenten: Für Zuverlässigkeit bei der ordnungsgemäßen Funktionsweise von Geräten ist es besser, Produkte von Marken wie ABB, Legrand oder Prodax zu wählen.

Installation einer TV-Steckdose

Die Essenz der Installation einer Steckdose für einen Fernseher besteht darin, das Antennenkabel in die Wand zu verstecken und es zum Ort des Fernsehers auszuführen.

Die Installation einer TV-Steckdose sollte entfernt vom Signalquellen (Antenne oder Verteiler) erfolgen. Das Kabel für die Steckdose sollte am besten in den Boden (im speziellen Kabelkanal) verlegt werden. Die Installation einer TV-Steckdose in eine bereits eingebaute Kiste sollte mit einem Mindestabstand von 10 cm Kabelvorrat erfolgen. Ansonsten wird die Installation einer Antennensteckdose analog durchgeführt.

Aufgrund ähnlicher Gründe ist auch die Installation einer RJ-45-Steckdose sinnvoll. Der Prozess der Installation einer Netzwerksteckdose ist analog. Wichtig ist beim Anschließen einer Netzwerksteckdose, dass die Adern in die entsprechenden Einschübe der Steckdose eingefügt werden, basierend auf der Farbcodierung, und dann komprimiert werden, indem die Klappen verriegelt werden.

Installation einer Telefonsteckdose

Anleitung zur Installation einer Telefonsteckdose:

WICHTIG! Alle Arbeiten müssen in Schutzhandschuhen durchgeführt werden!

Die Isolierung der Telefonkabel entfernen.

Den Steckdosenkoffer öffnen.

Das Telefonkabel mit den entsprechenden Kabeln der Steckdose verbinden (Roter Draht = „Minus“, Grüner Draht = „Plus“).

Die Decke der Steckdose schließen und an der Wand mit Schrauben fixieren.

Regeln zur Installation von Steckdosen je nach Wandmaterial

In Holzhäusern, aufgrund der erhöhten Brandneigung des Wandmaterials, wird häufig eine externe Steckdose installiert, d.h. die Steckdose wird nicht in die Wand eingebaut. Unter die Basis dieser Steckdose wird eine nicht brennbare Basis (Textolit oder Gethinax) gestellt, anschließend werden die Kästen für Steckdosen an der Wand mit Schrauben befestigt.

Für die Installation interner Steckdosen wird zunächst ein Loch mit dem richtigen Durchmesser für den Platz der Untersteckdosen oder der Kästen für Steckdosen vorbereitet. Die Steckdose wird in das vorbereitete Fundament mit Klemmzungen befestigt.

In jedem Fall ist es verboten, Stromleitungen in Holzhäusern offen zu verlegen, bei versteckter Installation sollten Kabel im Schutzschlauch oder Metallrohr angeordnet werden.

Die Installation von Steckdosen in einer Box bedeutet die gleichzeitige Installation mehrerer Steckdosen hintereinander. Der Vorteil dieses Verfahrens liegt in der Zuverlässigkeit seiner Befestigung: Die Blockinstallation ist weniger anfällig für Lockerung oder Spiel. Die Kiste oder jedes andere Fundament für Blocksteckdosen sollte ausschließlich aus dem von der Hersteller gelieferten Set stammen: Blöcke verschiedener Hersteller können unterschiedliche Befestigungssysteme haben. Produzenten: Die beste Qualität in ihrer Klasse ist die von Marken wie ANAM und VIKO.

Für die Installation von Steckdosen in Betonwänden müssen Schlitze (mit einer Schleifmaschine, einem Bohrer oder einem speziellen Gerät - einem Schlitzeisen) ausgeführt werden. Das Kabel wird vor dem Einlegen in die Schlitze in eine Schlauchrohr verlegt und in der Wand mit Gipsfestmehl befestigt. Nach der Installation der Montagekiste in die Schlitze sollte das Kabel im Schlauch mindestens 10 cm aus der Kiste herausragen. Die Kiste wird in der Wand befestigt (auch mit Gipsmehl). In Ziegelstein wird eine Steckdose genauso wie in Beton installiert.

In Blockhaus-Bauweise sollte die Installation von Steckdosen vor der Endauskleidung der Wände erfolgen: Kabelkanäle werden verlegt, die Punkte zur Installation von Steckdosen werden bestimmt sowie der Installationsstil. Die Stromleitung wird ebenfalls in Schlitzen oder Hohlräumen unter dem Blockhaus verlegt. Die Steckdosen werden meist in das Verkleidungsmaterial der Wände eingenietet, mit einer bestimmten Tiefe.

Die Installation von Steckdosen in Gipskarton sollte durch die Verwendung spezieller Zubehörteile für die Stromnetzinstallation erfolgen (verfügbar in jedem Baustoffladen, der Gipskarton verkauft). Vor allem geht es um Montagekästen mit Schlitzen mit speziellen Klemmschrauben, die leicht in Gipskarton eindringen und sicher im dafür vorgesehenen Steckplatz verbleiben. Die Installation von Steckdosen in Gipskarton erfolgt ebenfalls nach dem Aufbau des Gerüstes für Panels und vor der endgültigen Installation: Kabelkanäle werden verlegt, die Positionen der Steckdosen werden bestimmt usw.

WICHTIG! Steckdosen in Wänden aus Beton, Ziegel oder GVL werden mit Dübeln oder Nägeln montiert, in Holzwänden mit Schrauben oder Nägeln.

Installation von Steckdosen und Schaltern

Die Standards zur Installation von Steckdosen und Schaltern für Wände aus verschiedenen Materialien werden unterschiedlich sein.

Der Europastandard sieht eine Installation von Steckdosen und Schaltern auf einer Höhe von nicht mehr als einem halben Meter über dem sauberen Boden vor. Allerdings ist auch die Installation von Elementen auf einer Höhe von über einem Meter und mehr, wie es in den Wohnungen der Sowjetzeit üblich war, nicht verboten.

Die Installation von Steckdosen und Schaltern kann durch das Verwenden der Klemme des Leiters an der Spitze des Schraubens mit Drehung nach innen erfolgen (bei übermäßigem Eifer kann man das Kabel verpressen und dadurch die gesamte Arbeit beschädigen), oder der Leiter kann in die entsprechenden Schlitze im Schalter eingelegt werden (dieses Befestigungsverfahren ist bei den meisten modernen europäischen elektrischen Geräten üblich).

WICHTIG! Der Schalter wird ausschließlich in die Phase des Leiters eingeschaltet. Andernfalls wird die Brandverhütungsregel nicht eingehalten.

Nach SNiP sollte die Höhe der Installation von Schaltern folgendermaßen betragen:

In Schulen oder Kindertagesstätten sowie in jedem Raum für Kinder sollte der Schalter auf einer Höhe von 1,8 m über dem Boden montiert werden;
In anderen Räumen ist eine Installation auf einer Höhe von 1,5 m vom Boden erlaubt.

Die Installation von Schaltern sollte an der Türgriffseite erfolgen.

Steckdosen werden gemäß folgenden Regeln installiert:

In Schulen und anderen Kindereinrichtungen – auf einer Höhe von 1,8 m über dem Boden;
In Gastronomiebetrieben oder im Einzelhandel – auf einer Höhe von bis zu 1,3 m über dem Boden;
In anderen öffentlichen Gebäuden sowie in Wohnräumen wird die Höhe der Installation von Steckdosen ausschließlich aufgrund der Vorlieben der Bewohner zur einfachen Anschluss von elektrischen Geräten ausgewählt.

Außenmontage von Steckdosen

Für die Installation im Freien sollte eine Steckdose folgende Parameter erfüllen:

Der Leiter zur Steckdose sollte nur versteckt verlegt werden;
Die Steckdose sollte dem Standardschutzgrad IP65 entsprechen oder besser (wobei 6 den Grad der vollständigen Schutz vor Staub und 5 den Index definiert, der den Schutz der Steckdose vor Wasserstrahlen angibt);
Sie sollte mit einem speziellen Schutzschild ausgestattet sein.

Die Höhe der Installation einer externen Steckdose ist sehr individuell.

Installation von Doppelschaltern

Die Installation von Doppelschaltern oder sogar einer Dreifachsteckdose ist sinnvoll, abhängig von der Anzahl der verwendeten Haushaltsgeräte.

Für die Durchführung der Installation einer solchen Steckdose folgen Sie der detaillierten Videoanleitung, die unten angegeben ist.

VIDEO. Installation einer Doppelschalter

VIDEO. Installation von Untersteckdosen

Fotoanleitung zur Installation der Untersteckdose für eine Stromsteckdose

Foto 1 – Mit einer Koronne wird ein Loch in der Wand aus Beton ausgeschnitten

Foto 2 – Teile von Beton herausbrechen

Foto 3 – Die Montagekiste mit dem Loch testen

Foto 4 – Öffnen der Öffnungen für Stromleitungen in der Montagekiste

Foto 5 – Das Loch von Staub reinigen und Grundierung auftragen

Foto 6 – Innen wird das Loch mit Mörtel überziehen

Foto 7 – Die Kiste mit Mörtel bepinseln, Überschüsse mit einem Streichschaufel entfernen

$ Installation von Steckdosen: Kosten der Arbeiten

Wenn es um eine Renovierung einer Wohnung und den Austausch von Steckdosen/Schaltern geht, werden die umfassenden Arbeiten zur Ausstattung elektrischer Steckpunkte für eine Einzimmerwohnung etwa 450-500 $ betragen, für zwei- und dreizimmerwohnungen ab 750 $.

Variant mit individuellen Vorkommnissen:

Installation einer Europasteckdose für die Herde – 10-15 $;
Installation einer Netzwerksteckdose – 5-10 $;
Installation eines UZS – 10 $;
Installation einer Steckdose – 12 $;
Installation eines Schalters – 15-20 $.

Die Kosten für die Installation einer Steckdose können je nach Bedarf zur Ausstattung der Kiste, Verlegung eines neuen Kabelabschnitts, Material der Wände usw. variieren.

Die Kosten für die Montage, wenn Arbeiter angestellt werden, müssen im Voraus vereinbart werden, genauso wie die Liste der erforderlichen Arbeiten (die Preise für das Schlitzen, das Ausbauen elektrischer Leitungen, den Kauf von Zubehör und die Reinigung des Raumes müssen berücksichtigt werden).

Installation elektrischer Steckdosen:

Kiew:

30 Rubel/Stück (Installation einer Steckdose, Preis ohne Austausch der Kästen)
70 Rubel/Stück (Installation einer Steckdose, Preis mit Austausch der Kästen, Ziegelwand)
55 Rubel/Stück (Installation einer Steckdose, Preis mit Austausch der Kästen, Gipskarton)
100 Rubel/Stück (Installation einer Steckdose, Preis mit Austausch der Kästen, Betonwand).

Moskau:

250 Rubel/Stück (Installation einer Steckdose, Preis ohne Austausch der Kästen)
600 Rubel/Stück (Installation einer Steckdose, Preis mit Austausch der Kästen, Ziegelwand)
500 Rubel/Stück (Installation einer Steckdose, Preis mit Austausch der Kästen, Gipskarton)
800 Rubel/Stück (Installation einer Steckdose, Preis mit Austausch der Kästen, Betonwand).
