Elektrische Leitungsplanung in Wohnung oder Haus

Der erste und nicht unwichtige Schritt vor dem Einbau der elektrischen Leitungen ist die elektrische Leitungsplanung im Haus. Ein Grund, warum sich jeder Laien nicht selbst an die elektrische Leitungsplanung in der Wohnung oder im Haus heranmachen sollte. Für jemanden, der sich nicht mit Elektrik auskennt, ist die externe Leitung des Werkstoffs und die Prinzipschaltung der Stromversorgung im Haus das Gleiche.

Gut durchdachte und sachkundige Erstellung des Leitungsplans ist der Garant für eine korrekte Stromversorgung. Ohne Erstellung des Plans sollten keine elektrischen Arbeiten begonnen werden, besonders bei versteckter Leitung, deren Plan im Falle von Renovierungen erhalten bleiben muss.

Artikel im Zusammenhang: Wie man eine elektrische Leitung in der Wohnung verlegt

Elektrische Leitungsplanung

Die elektrische Leitungsplanung in einem Haus oder einer Wohnung ist nicht nur eine Zeichnung. Für detaillierte Planung werden mehrere Pläne erstellt. Der Bauplan der elektrischen Leitung in einer Wohnung oder einem Haus zeigt eine detaillierte Übersicht, auf der die Verteilung der elektrischen Leitungen innerhalb des Gebäudes aufgetragen ist, einschließlich der Position von Steckdosen, Schaltern und Beleuchtung.

Die Prinzipschaltung der Stromversorgung dient als Leitfaden für die Installation der elektrischen Leitungen.

Die Schaltung des Anschlusses und der Verteilung der elektrischen Leitungen zeigt, wie die äußeren und inneren Leitungen an den Zähler, das UPD und Schalter im Eingangsschrank angeschlossen werden.

Auf den Plänen sind die Verbraucherguppen aufgeführt, zu denen die Kabel führen. Die Verbindung der „Teilnehmer“ der Schaltung kann reih- oder parallelgeschaltet sein. Bei einer reihenförmigen Verbindung mehrerer Beleuchtungselemente funktioniert die gesamte Schaltung nicht, wenn eine Glühbirne ausfällt. Die Verteilung der elektrischen Leitungen kann auf verschiedene Arten erfolgen:

• Wenn von jedem Verbraucher (Steckdose oder Licht) ein eigenes Kabel vom Schrank aus geführt wird. In diesem Fall werden keine Verteilungskästen verwendet und die elektrische Leitung wird nicht überlastet, aber es entstehen zu viele Gruppen, was zu mehr Kabel und somit mehr Schaltern und einem größeren Verteilungsschrank führt.
• Eine ganze Gruppe elektrischer Punkte kann mit dem Schrank in Reihe verbunden werden.
• Die Verwendung von Verteilungskästen. Die Aufteilung in Verteilungsgruppen kann nach Räumen erfolgen: Von jedem Raum führt ein Kabel, von dem die Kabel zu Steckdosen, Schaltern und Beleuchtung in diesem Raum abgezweigt werden. Oft wird ein gemischter Ansatz verwendet: Gruppen für Steckdosen, Beleuchtung, leistungsstarke Haushaltsgeräte, Badezimmersteckdosen und -beleuchtung werden ausgewählt. Es kann auch eine eigene Leitung für die Küche oder Nutzräume separat ausgewählt werden.

Beim selbst Erstellen der elektrischen Leitungsplanung sollte man möglichst kürzeste Strecken wählen, den Weg der Kabel planen, den Typ der Kabel auswählen, die Anzahl und Art der elektrischen Installationsgeräte sowie den Inhalt des Eingangsschranks bestimmen. Die Pläne helfen dabei, sowohl die Menge als auch die Qualität der Materialien zu planen.

Es gibt typische Schaltpläne für einphasige und dreiphasige Leitungen, Schaltpläne für den elektrischen Anschluss in einem Einzelhaus, in Panelsiedlungen, in Hauseingangsdörfern, in Ein- und Zweizimmerwohnungen usw., die im Internet gefunden werden können.

Wenn zum Beispiel bei der Ersetzung der elektrischen Leitungen in einer Panelsiedlung der Weg der Kabel durch die Wohnung akzeptabel ist, kann man neue Leitungen über dieselben Wände in der Panelsiedlung verlegen. Da nichts geändert wird, kann man sich eine Skizze der verborgenen Leitung selbst zeichnen.

Bei der Installation neuer elektrischer Leitungen in einem noch zu errichtenden Gebäude oder bei einer umfassenden Umplanung der elektrischen Netzwerke mit erhöhtem Stromverbrauch wird ein individueller Elektroplan, bestehend aus detaillierten Plänen, von spezialisierten Organisationen erstellt und mit den staatlichen Behörden abgestimmt.

Kosten der Erstellung der elektrischen Leitung

Die Kosten für die elektrische Leitungsplanung auf Papier in Moskau betragen ab 120 Rubel pro Quadratmeter, in Kiew ab 12 Ukraine-Dollars pro Quadratmeter (innere Leitungen). Der Projekt für die externe Leitung für ein Haus kostet mehr – in Kiew ohne Zustimmung 5000 Ukraine-Dollars (die Zustimmung kostet mindestens genauso viel). Aber ein unter Auftrag erstelltes Projekt wird nicht nur eine Skizze, sondern eine vollständige technische Dokumentation sein, die für eine zusätzliche Gebühr auch von den zuständigen Stellen genehmigt wird.

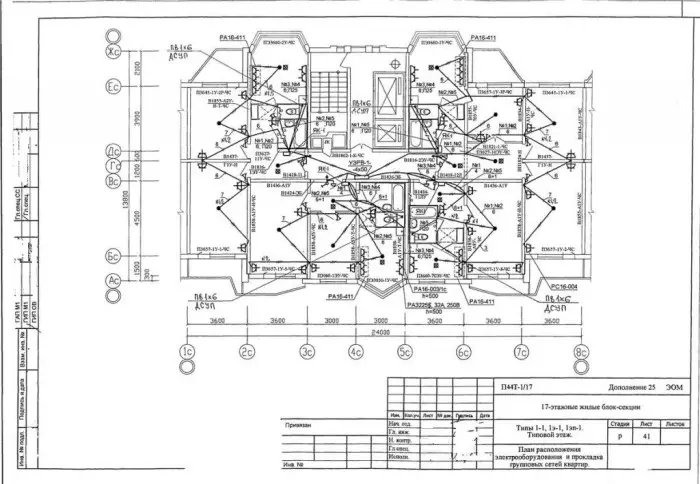

Schema 1 – Bauplan der elektrischen Leitung

Schema 2 – Anschlussplan der elektrischen Leitung

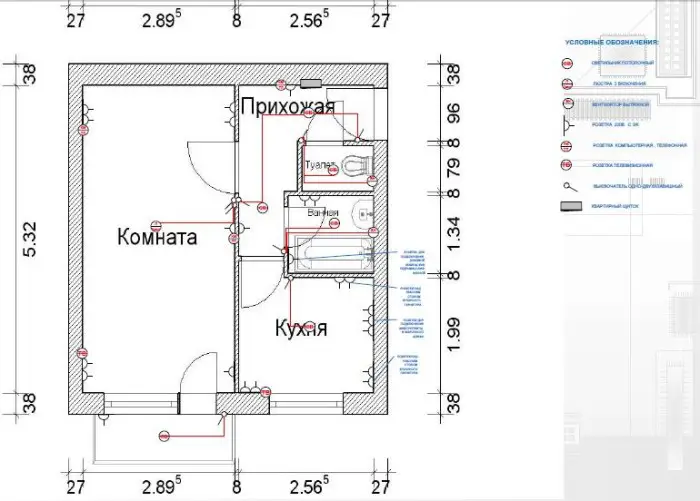

Schema 3 – Leitungsplan in Panelsiedlung
