Versteckte Elektroinstallation in Holzhäusern

Versteckte Elektroinstallation

Versteckte Elektroinstallation ist besser vor äußeren Einflüssen geschützt und verändert nicht das äußere Erscheinungsbild der Wände. Allerdings ist sie auch zeitaufwändiger und kostenaufwändiger, aufwendiger bei der Überprüfung des Zustands der Kabel und deren Austausch ohne Beschädigung der Verkleidung. Beim Bohren von Löchern kann man leicht in ein Kabel hineinbohren, wenn man den Verlauf nicht kennt. Trotz dieser Nachteile wird versteckte Elektroinstallation sehr häufig verwendet.

Es gibt mehrere mögliche Varianten, wie man eine Elektroinstallation verstecken kann. Dies hängt davon ab, ob die versteckte Elektroinstallation in einem Holzhaus, einer Wohnung, unter Gipskarton oder Mörtel montiert wird usw.

Die Installation von elektrischen Leitungen unterliegt den Regeln für die Errichtung elektrischer Installationsanlagen, kurz PUE.

Laut den PUE kann die versteckte innere Elektroinstallation auf folgende Arten verlegt werden:

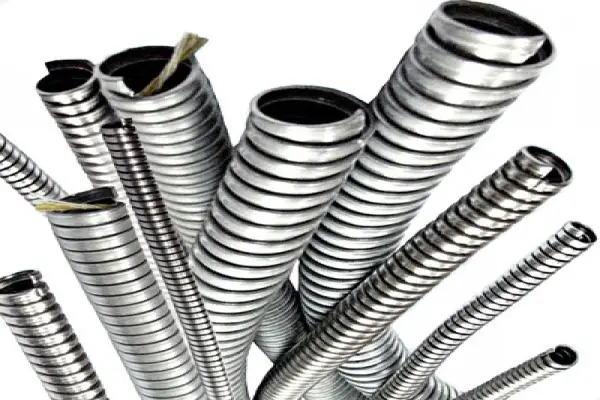

Foto 1 – Metallrohr R3-CZ aus verzinktem Eisen mit Asbestdichtung

Die Hauptanforderung an eine Elektroinstallation ist Brandschutz. Daher werden strenge Anforderungen an Konstruktionen aus brennbaren Materialien bezüglich versteckter Elektroinstallation gestellt.

• In Holzhäusern mit Holzrahmen müssen Kabel, die in Hohlräumen verlegt werden, in nicht brennbaren Metallrohren und Kästen installiert werden, die bei Kurzschluss keine Brandgefahr darstellen. Das Metall muss korrosionsgeschützt sein.

In feuchten Räumen ist die Verwendung von Isolationsrohren mit metallischer Hülle verboten, daher ist es wichtig, die Feuchtigkeit zu kontrollieren.

Manche verwenden auch geschwungene Schläuche aus PVC sogar im Holzhäusern, aber das ist riskant, da das Material brennbar ist. Ein weiterer Weg – Kästen aus Kunststoff, der das Brennen nicht unterstützt (manche betrachten diesen Weg als offene Elektroinstallation, andere als versteckte), aber er ist nicht mit den PUE übereinstimmend und birgt Brandgefahr.

Flexible Metallrohre mit Asbestdichtung – ein mittleres Maß, das in Holzhäusern mit brennbaren Materialien erlaubt ist. Es wäre besser, dass Metallrohre, die das Brennen nicht unterstützen, sowie PVC-Kästen nur verwendet werden, wenn sie vollständig von einem Mörtel- oder nicht brennbaren Material umgeben sind.

Foto 2 – Versteckte Elektroinstallation in Holzhäusern in Metallrohren

• Für ein Haus aus Holz – einem brennbaren Material – ist nur Kupferkabel geeignet.
• Die Querschnitte der Kabel werden entsprechend der Last im Netz ausgewählt. Die Kabelmarke wird je nach Spannung, auf die die Isolierung ausgelegt ist, ausgewählt. Einige Marken, die für versteckte Elektroinstallation in Holzhäusern geeignet sind:

- VVG und NYM – Kabel mit Kupferadern und PVC-Isolierung, die ähnliche technische Eigenschaften haben und bei Einzelverlegung nicht brennbar sind (selbstlösliche). Für das Verlegen in Bündeln werden NYMnG-LS oder VVGnG verwendet.

- PV und APV – Isolierung der Adern und Hülle sind nicht brennbar, usw.

Schema 1 – Schema des VVG-Kabels

WICHTIG! Es wird empfohlen, einen Plan der versteckten Elektroinstallation zu erstellen und zu speichern. Die Kabel dürfen nicht zufällig in verschiedenen Richtungen verlegt werden. Das Kabel muss sich gerade horizontal oder vertikal parallel zur Wand bewegen. Die Leitungsverlegung sollte die kürzeste Strecke sein. Das Verlegen mehrerer Kabel, die sich berühren, ist nicht erlaubt – zwischen ihnen muss ein Abstand bestehen.

In den Übergangsbereichen ist eine zusätzliche Isolierung erforderlich – zum Beispiel wird das Kabel mit Isolierband umwickelt. Kapitel 2 der PUE enthält Regeln für die Installation von Elektroinstallationen.

Elektroinstallationsprodukte

Zu Leidet viele Menschen achten nicht ausreichend auf die Auswahl von Verteilboxen und anderen Bauteilen, Schaltern und Steckdosen für versteckte Elektroinstallationen. Diese und andere Produkte müssen speziell für versteckte Elektroinstallationen ausgewählt werden, da sie Teil des Systems sind und von ihnen die Stromversorgung des Hauses abhängt.

Verteilbox für versteckte Elektroinstallation

Für versteckte Elektroinstallation in Holzhäusern sind nur metallene Verteilboxen erforderlich, die an leicht zugänglichen Stellen installiert werden. Verteilboxen für versteckte Elektroinstallation sind oft im Katalog mit dem Namen gekennzeichnet. Zum Beispiel: Metallene Verteilbox U-198.

Foto 3 – Metallene Verteilbox U-198

Steckdose mit Erdung für versteckte Elektroinstallation

Erdungssteckdosen sind für leistungsstarke Haushaltsgeräte wie zum Beispiel einen Wassererhitzer erforderlich. Im Gegensatz zu normalen Steckdosen besitzen Erdungssteckdosen nicht zwei, sondern drei Kontakte zur Anschluss der Kabel (Phase, Null, Erde).

Die Installation der Steckdose sollte besser einem Elektriker überlassen werden, aber die passende Steckdose kann man selbst auswählen. Die Installationsbox für Steckdosen sollte idealerweise metallisch sein. Es wird empfohlen, mehrere Steckdosen zu installieren – mindestens eine Doppelschale wird sicherlich nützlich sein.

Ein guter Hersteller von Steckdosen mit Erdung für versteckte Elektroinstallationen ist „Schneider Electric“, das zum Beispiel Steckdosen „Étude“ wie die RS16-007k produziert. Diese Doppelschale für versteckte Elektroinstallation: Preis in Moskau – 104 Rubel, in Kiew – 21 Grivna. Ihre technischen Spezifikationen:

• Nennspannung: 50 Hz, 230 V;
• Nennstrom: 16 A;
• Art der Klemme für Kabeladern: Schraubklemme;
• Kabelquerschnitt: bis zu 2,5 mm²;
• Farbe: Creme.

WICHTIG! Bei der Installation einer Doppelschale müssen Phase und Null an verschiedene Stromleiterschichten angeschlossen werden. Das Nicht-Einhalten dieser Regel führt zu einem Kurzschluss.

Foto 4 – Lexel Étude RS16-007K Doppelschale mit Erde ohne Schutzschild

Einschalter für versteckte Elektroinstallation mit einer Taste

Zwei-Tasten-Schalter für versteckte Elektroinstallation und Einschalter mit einer Taste für versteckte Elektroinstallation unterscheiden sich in der Anzahl der angeschlossenen Kontakte. Der Erste hat drei Klemmen, zu denen die Kabel angeschlossen werden, der Zweite – zwei.

Um einen normalen Einschalter mit einer Taste zu ersetzen, muss die Wohnung abgeschaltet werden, der Strom in Steckdosen überprüft werden, der alte Schalter entfernt werden, die beiden Kabel mit den beiden Klemmen des neuen Schalters verbunden werden, er an die Wand montiert und die Abdeckung aufgesetzt werden. Strom einstellen und Funktionsprüfung durchführen.

Für die Installation eines neuen Schalters für versteckte Elektroinstallation ist eine Installationsbox erforderlich, wie auch andere Bauteile des Systems idealerweise aus Metall. Unter den Schaltern und ähnlichen Geräten für versteckte Elektroinstallationen haben sich französische Legrand-Produkte bewährt.

Zum Beispiel: 10A – IP44 – 250V Schalter aus Elfenbein VALENA (Art. 774101) – wasserdichter Einschalter mit einer Taste für versteckte Elektroinstallation, Preis in Kiew – 102 Grivna, in Moskau – 250 Rubel. Technische Spezifikationen sind im Namen angegeben.

Foto 5 – 10A – IP44 – 250V Schalter aus Elfenbein VALENA

Erkennen von versteckter Elektroinstallation

Da die meisten Hausbesitzer nicht wissen, wie die Leitungsanordnung ihres Hauses ist, entsteht die Frage der Erkennung von versteckter Elektroinstallation.

Bei Schäden an elektrischen Kabeln, Kurzschlüssen und Ausfällen muss man wissen, wie man versteckte Elektroinstallation in der Wand findet, um die Störung zu beheben, ein Kabel auszutauschen oder einfach nicht in das Kabel zu bohren, wenn man Nägel schlägt oder Löcher bohrt. Ein Gerät zur Erkennung von versteckter Elektroinstallation hilft dabei, den Verlauf der Kabel zu bestimmen. Es wird auch als Kabelverfolger, Testgerät für versteckte Elektroinstallationen, Scanner, Sensor oder Leitungsfinder bezeichnet.

Das Suchgerät kann unterschiedlich sein, je nachdem, was genau gefunden werden soll, auf welcher Tiefe die Kabel verlaufen und so weiter. Der Kabelverfolger kann elektrische Felder erkennen, die von Kabeln erzeugt werden, oder nach dem Prinzip des Metallfinders arbeiten.

Ein Kabelverfolger kann auch beide Prinzipien kombinieren. Beim Auswählen, wie man versteckte Elektroinstallation in der Wand findet, welches Werkzeug verwendet wird, sollte man den Reichweite des Geräts berücksichtigen.

Zum Beispiel: Das Signalgerät für versteckte Elektroinstallation E121 (Buntspecht) kann Kabel bis zu 7 cm tief erkennen, PDO 6 von „BOSCH“ hat eine Reichweite bis zu 6 cm, bei großer Tiefe – bis zu 30 cm – ist der Radar POSP-1 geeignet usw.

Die einfachste Methode zur Suche nach versteckter Elektroinstallation besteht aus einem Transistor, einem Kopfhörer und einigen Stromquellenelementen. Der Verlauf wird dadurch bestimmt, in welchem Bereich der Ton am lautesten ist.
