Welcher Profiltyp ist für Gipskarton geeignet?

Erfahren Sie, welche Arten von Profilen für Gipskarton es gibt und welches Werkzeug Sie bei eigenem Handwerk mit Gipskarton benötigen. Abbildung 1 – Arten von Profilen

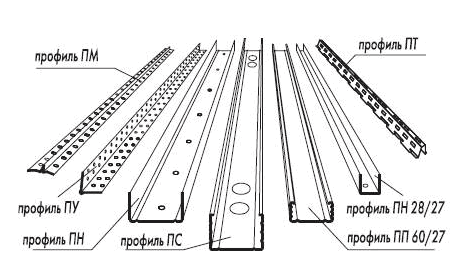

Abbildung 1 – Arten von Profilen

Arten von Profilen für Gipskarton

Welche Profile benötigt man für Gipskarton – eine Frage, die jeder Handwerker sich stellen sollte, sobald er den ersten Entwurf kennt. Ein erfahrener Fachmann wird sich bei der Vielfalt an Profilen für Gipskarton nicht verlieren. Für Anfänger beim Aufbau eines Gerüstes ist es jedoch wichtig, mindestens die grundlegenden Arten von Profilen und ihre Unterschiede zu kennen.

Metallprofile für Gipskarton können unterschiedliche Querschnitte haben, weshalb man sich zunächst orientieren muss, für welche Aufgaben sie jeweils geeignet sind.

Alle Profile, die bei der Arbeit mit Gipskarton verwendet werden, lassen sich auf sechs Hauptarten reduzieren, vier davon sind Profile für den Aufbau des Gerüstes:

• Richtprofil (Kennzeichnung PN/UW);
• Oberflächenprofil für Decken (Kennzeichnung PNPU/UD);
• Decken-Metallprofil (Kennzeichnung PP-Profil/CD);
• Ständerprofil (Kennzeichnung PS/CW).

Darüber hinaus gibt es auch Eckenprofile (Kennzeichnung PU) – diese dienen zur Stärkung der Eckpunkte; sowie Maßprofil (Kennzeichnung PM), das bei der Konstruktion zur Ausrichtung von Wänden verwendet wird.

Richtprofil

Dieser Profiltyp dient als Grundlage – Richtung, auf die der Ständerprofil montiert wird. Das Richtprofil sollte verwendet werden, wenn eine Wandgerüst oder ein Gerüst für interne Trennwände aufgebaut werden soll.

Foto 1 – Richtprofil

Ständerprofil

Dies ist das Hauptelement bei der Herstellung von Gerüstwänden und interner Trennwänden. Das Ständerprofil wird in das Richtprofil montiert, welches wiederum an der Umrandung des Arbeitsbereichs (in diesem Fall an den Wänden) befestigt werden muss.

Foto 2 – Ständerprofil

Oberflächenprofil für Decken

Dieser Profiltyp besitzt dieselben Funktionen wie das normale Richtprofil, aber speziell für die Herstellung von Deckengerüsten entwickelt und nur an Decken montiert.

Foto 3 – Oberflächenprofil für Decken

Deckenprofil

Ein weiterer Profiltyp, der bei Deckenarbeiten mit Gipskarton verwendet wird. Der Hauptunterschied zwischen dem Deckenprofil und dem Ständerprofil liegt darin, dass es mit speziellen Befestigungselementen an Decken befestigt werden muss (welche Befestigungselemente am besten geeignet sind und mehr – lesen Sie unten).

Foto 4 – Deckenprofil

Eckenprofil (verstärkt)

Der Name dieses Profils sagt alles: Es ist für die Stärkung der Ecken der Konstruktion nach Abschluss der Hauptarbeiten zur Verkleidung des Gerüstes mit Gipskartonplatten bestimmt.

Foto 5 – Eckenprofil

Maßprofil

Verwendet bei Putzarbeiten zur Ausrichtung von Wänden. Die Maßprofile dienen als Referenz für die Wandniveauregelung.

WICHTIG! Einige Arten von Gipskartonkonstruktionen erfordern kein Gerüst – Gipskartonplatten werden in solchen Fällen ohne Profile auf Kleber montiert.

Ohne Profil (ohne Gerüst) kann Gipskarton in mehreren Fällen montiert werden: z. B. wenn das Gesamtgewicht der Konstruktion von Bedeutung ist und eine Gewichtserhöhung durch ein Aluminiumgerüst unerwünscht ist, oder wenn die Wandeigung nicht mehr als einige Millimeter beträgt und eine Ausrichtung ohne Gerüst-Perimeter möglich ist – auch auf Kleber (z. B. „Perlfix“ und ähnliche).

Foto 6 – Maßprofil

Zusätzliche Befestigungselemente

Abgesehen von Profilen gibt es auch eine große Zahl an Standardteilen, die bei der Montage des Gerüstes und der Befestigung der Profilbasis an Wänden und Decken verwendet werden.

Am häufigsten werden folgende verwendet:

• Gerade Haken und Haken mit Ankerklemme (verwendet zur Befestigung des Deckenprofils an der Decke);
• Verbindungstyp „Krabbe“ (verwendet bei der Herstellung von Querwinkeln in fast allen Konstruktionen);
• Verbindung und Verlängerung (diese Arten von zusätzlichen Befestigungselementen werden verwendet, um Profilabschnitte miteinander zu verbinden).

Mit den oben beschriebenen Teilen, die durch verschiedene Arten von Schrauben und Ankerdosen miteinander verbunden werden, kann der Handwerker eine Gipskartonkonstruktion jeder Komplexität und Form aufbauen.

Profil für Gipskarton: Maße der Profile und weitere nützliche technische Eigenschaften

Betrachten wir einige Arten von Profilen genauer und die Montage des Profils für Gipskarton – Methoden zur Verbindung der Elemente.

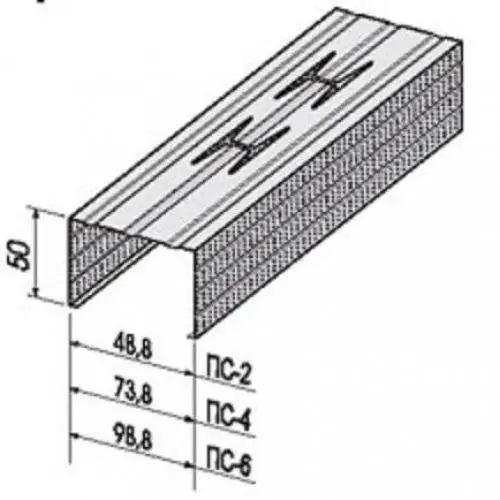

CW 50 (Ständer-, Wandprofil) wird bei der Organisation von vertikalen Stützen von Metallgerüsten für Gipskartonverkleidungen und Trennwände verwendet. Das Profil wird nur in Kombination mit einem passenden Richtprofil montiert. Bei der Auswahl des CW 50-Profils sind die Breite und Höhe der Trennwand die Hauptkriterien.

CW 50 wird in Gipskartonkonstruktionen verwendet, indem es in das UW50-Profil montiert wird. Diese montierten Elemente bilden das Ständerelement.

Wie man das Profil für Gipskarton dieses Typs an das Gerüst befestigt: Für die Montage des Ständerprofils an das Gerüst werden Schrauben mit einer Größe von 3,5 x 25 mm verwendet. Die Befestigungsschlitze des Profils ermöglichen eine einfache Verbindung der Elemente. Dieser Profiltyp ist geeignet für Konstruktionen, die von beiden Seiten mit Gipskartonplatten verkleidet werden.

Technische Eigenschaften CW 50

• Profilgröße: 50 x 50 mm.
• Dicke: 0,42 mm.
• Länge: 3 m, 4 m.

Foto 7 – Profil CW 50

CW-75. Herstellung des Profils für Gipskarton: Dies ist ein verzinktes Metallprofil, das durch kalte Walztechnik hergestellt wurde – leicht und gleichzeitig robust. Die Profildicke variiert zwischen 0,35 mm und 0,55 mm.

Das Profil hat eine geradlinige Basis und zwei Flügel (ein Element mit gleich dicken Seiten). Dank der Längsschlitzen im Profil lassen sich Schrauben leicht einbohren, was den Maßprozess vereinfacht.

CW-75 wird bei der Herstellung von Gerüsten für Gipskartonverkleidung verwendet. Das Profil wird häufig als vertikale Stütze verwendet.

Wie man die Elemente verbindet: Das Profil korrekt mit Schrauben befestigen. Es wird mit dem passenden UW-75-Profil montiert. Das Profil wird entsprechend der Dicke und Höhe der zu erstellenden Trennwand ausgewählt.

Technische Eigenschaften CW-75

• Größe: 50 x 75 mm.
• Dicke: 0,42 mm.
• Länge: 3 m, 4 m.

Foto 8 – Profil CW-75

CW-100. Anwendung: Dies ist eines der Hauptelemente bei der Montage von Metallständerkonstruktionen. Es wird mit dem Richtprofil UW gleicher Maße verwendet.

Das CW-100-Profil wird häufig für die Montage von Gipskarton-Trennwänden verwendet.

Das Profil wird aus verzinktem Metall durch kalte Walztechnik hergestellt. Die Festigkeit der gesamten Konstruktion hängt weitgehend von der Dicke dieses Profils ab (mittlere Profildicke – 0,35-0,55 mm). Das CW-100-Profil ist eine C-förmige Komponente. Die Breite jeder Seite des Profils beträgt 100 mm.

Technische Eigenschaften CW-100

• Profilgröße: 50 x 100 mm
• Dicke: 0,42 mm
• Länge: 3 m, 4 m

UD-27. Dieses Profil wird für die Ausrichtung des CD-Profils (CD-60) bei der Montage von Hängende oder mehrstufigen Decken und Gerüsten für Gipskartonverkleidung verwendet.

Die Breite des CD-60-Basisteils beträgt 60 mm.

Die UD-27 wird an der Umrandung des Arbeitsraums befestigt. Bei der Verkleidung von Wänden wird das Profil an Decke oder Boden befestigt, um der Konstruktion zusätzliche Steifigkeit zu verleihen. Auf die Richtprofile UD-27 werden spezielle Dübel montiert: Für diesen Befestigungstyp hat das Profil entsprechende Bohrungen mit einem Durchmesser von 8 mm, die alle 250 mm angeordnet sind.

Technische Eigenschaften UD-27

• Größe: 27 x 28 mm
• Dicke: 0,37 mm
• Länge: 3 m, 4 m

UW-50. Das Element wird als Richtprofil für Ständerprofile CW-50 verwendet. Es wird bei der Montage von Falschwänden, Gerüsten für Türöffnungen und verschiedenen Trennwänden verwendet.

Gehärtet aus Stahl.

Das UW-50 wird mit dem CW-50 durch Dübel befestigt.

Technische Parameter UW-50

• Größe: 40 x 50 mm
• Dicke: 0,42 mm
• Länge: 3 m, 4 m

Abbildung 2 – Profil UW-50

Es gibt auch eine Vielzahl anderer Profile, darunter zum Beispiel das gebogene Bogensprofil PA, das als Basis für alle gekrümmten Gipskartonkonstruktionen dient. Das PA-Profil wird aus dem PP 60/27-Profil mit einem Krümmungsradius von mindestens 500 mm hergestellt. Obwohl das Profil eine Krümmung aufweist, ist es nicht flexibel.

Für die Verbesserung der Hängesysteme werden die Albes T-15 Profile verwendet. Diese Profile werden für die Montage von Kassetten im Format 300 x 600 mm, 300 x 1200 mm, 600 x 800 mm usw. verwendet. Die Montage von Gipskartondecken mit diesen Profilen kann ohne Vorlagen durchgeführt werden.

Oben wurde nur über Metallprofile für Gipskarton gesprochen. Bei der Konstruktion können jedoch auch Plastikprofile verwendet werden – die Endprofil und für die Inneneckenverkleidung.

Werkzeug für die Arbeit mit Profilen

Ist spezielle Ausrüstung für die Arbeit mit dem Profil für Gipskarton erforderlich?

Hier ist eine Liste von Werkzeugen, ohne die die Arbeit mit dem Profil langsam und von schlechter Qualität wäre:

• Metallschneidemaschine zum Schneiden von Profilen;
• Profilverbindungsgerät – Zange, die Profile verbindet;
• Profilbohrer – Werkzeug, das erforderlich ist, um Bohrungen in Gerüstelementen zu machen, da ein Gerüst ohne Profilverbindung nicht montiert werden kann;
• Profilteiler wird verwendet, um Profile an Ecken zu verbinden.

Weitere Tipps zur Befestigung des Profils

Wie befestigt man Gipskarton an dem Profil?

Grundsätzlich wird Gipskarton mit Schrauben (Schrauben mit runder Kopf) an dem Profil befestigt.

Wie biegt man ein Metallprofil?

Eine besondere Anleitung ist hier nicht erforderlich. Für das Biegen des Profils bei der Herstellung von gebogenen Gerüsten wird es an der Endseite mit einem Abstand von 5 cm geschnitten.

Mit welchem Werkzeug wird das Profil geschnitten?

Die meisten Arbeiten werden mit Metallschneidemaschinen durchgeführt.

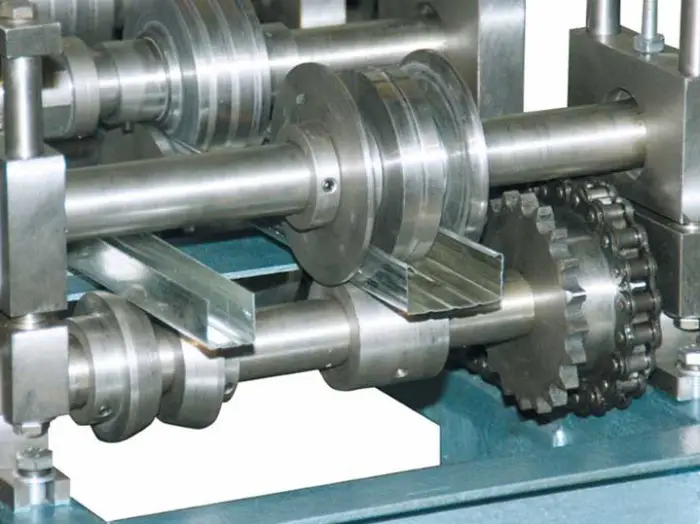

Foto 9 – Maschine zur Herstellung von Profilen für Gipskarton

Montage des Profils für Gipskarton: VIDEO

Berechnung des Profils für Gipskarton

Für Handwerker, die gerade mit Gipskartonarbeiten beginnen, ist eine der ersten Aufgaben, die Technologie zur Herstellung verschiedener Gipskartonkonstruktionen zu merken und entsprechend der Technologie das benötigte Material zu berechnen.

Für diejenigen, die noch unsicher sind und allgemein den Berechnungsprozess beschleunigen möchten, gibt es im Internet einige Ressourcen, die alle Berechnungen automatisch durchführen (da es schwierig sein kann, das Gesamtmaterial zu berechnen).

Dank solcher Online-Programme (da Sie diese Anwendungen nicht installieren müssen), können Sie nicht nur den Profilverbrauch pro m² Gipskarton, sondern auch alle benötigten Elemente der Konstruktion berechnen. Nach Auswahl der Raumfläche und des zu montierenden Typs der Konstruktion erhalten Sie eine detaillierte Liste aller erforderlichen Komponenten und die Menge jedes verwendeten Elements.

Einige der Anwendungen (in der Bevölkerung „Verbrauchsrechner“ genannt) geben auch den Abstand des Profils jedes Typs an (z. B. den Abstand zwischen Deckenrichtprofilen), den Abstand der Schraubbefestigungen, auch kann die Enddicke der Konstruktion und weitere technische Details angegeben werden.

$ Profil für Gipskarton: Preis

Sie können das Profil für Gipskarton direkt vom Hersteller in jedem Baustoff-Supermarkt kaufen.

Der Preis des Profils hängt von der Länge und Art des Produkts ab.

So kostet beispielsweise ein Meter Laufende des CW 50-Profils (Länge 4 m) 0,85 $, das Profil CW-75 – 0,96 $, UD-27 – 0,35 $ und UW-50 – 0,65 $ pro Laufmeter.

Wie viel kostet das Profil für Gipskarton:

• in Moskau – von 11 bis 37 Rubel pro Laufmeter je nach Art und Länge des Produkts;
• in Kiew – von 2,76 bis 8,91 Rubel pro Laufmeter je nach Art und Länge des Produkts.
