Installation einer Satellitenschüssel selbstständig
Standard-Satelliten – Sirius, Amos und Hotbird – senden heute 72 Kanäle.
Satellitentelevision: Vorteile
Die Standardkombination aus drei Satelliten – Amos 4.0W, Sirius 5.0E, Hotbird 13.0E – bietet eine Kanalwahl nach jedem Geschmack.
Die Technologie des Satellitentelevisions entwickelt sich kontinuierlich, daher gibt es jedes Jahr mehr Satelliten, Fernsehkanäle und natürlich auch mehr Nutzer.
Prinzip der Funkantenne
Das Signal des Satelliten trifft auf die Oberfläche des Spiegels der Antenne.
Nach der Reflexion gelangt es in den Konverter.
Der Konverter sendet das Satellitensignal an den Receiver.
Über den Receiver erreicht das Signal den Fernseher.
Es gibt zwei Arten von Schüsseln
WICHTIG! Oft wird eine Schüssel und ein Receiver Svec verwendet – Zuverlässigkeit und Praktikabilität des Produkts dieses Herstellers wurden durch Jahrzehnte auf dem Markt der Satelliten-TV-Dienste bestätigt.
Installation von Satellitenschüsseln: Installationsarten
Die Installation einer Satellitenschüssel muss korrekt erfolgen, indem man den Ort korrekt wählt: ein Baum auf dem Weg des Signalempfangs kann die Qualität des Empfangs verschlechtern oder ihn sogar vollständig blockieren.
Die Antenne für drei Satelliten muss auf Südwesten ausgerichtet werden.
Abbildung 1 – Standort der Satellitenschüssel
Komplettset des Satellitentelevisions
Das Set enthält:
- Spiegel (Schüssel) wird benötigt, um das Signal zu empfangen. Der Durchmesser der Schüssel sollte mindestens 60 cm betragen (in einigen Modellen ist der Durchmesser des Spiegels 1,2 m). Die Auswahl des Durchmessers hängt von der Geländenatur sowie Hindernissen ab, die auf dem Weg des Satellitensignals liegen.
- Kopf (Konverter) wandelt das von der Schüssel reflektierte Signal um und sendet es an den Receiver. Es gibt Konverter mit unterschiedlicher Anzahl von Ausgängen, die es ermöglichen, einen, zwei oder mehr Receiver gleichzeitig anzuschließen.
- DiSEq verbindet mehrere Konverter.
- Kabel.
- Halterung.
- DVB-Receiver – der Teil des Sets ist am teuersten. Für die Empfangung kostenloser Kanäle reicht ein Receiver vom Typ Globo aus, aber für den Empfang kostenpflichtiger Kanäle müssen Receiver mit Kartenlesern verwendet werden.
- F-Stecker verbinden das Kabel mit Konvertern, Receiver, DiSEq und anderen Komponenten der Systeme. Die Standardmontageschaltung erfordert 8 Stück.
WICHTIG! Um die Verbindungen von F-Steckern und Kabeln zu isolieren, muss zusätzlich ein Thermosack gekauft werden sowie Halteelemente für die Montage der Halterung an der Wand.
Vorbereitung des Geräts
Bestimmen Sie auf dem Gelände die Himmelsrichtungen. In der Abbildung unten ist die ungefähre Lage des Südens zu verschiedenen Zeiten des Tages (für Kiew) gekennzeichnet. Die Orientierung an der Sonne ist nur bei sonnigem Wetter möglich. Genauere Anzeige kann durch einen Kompass erhalten werden.
Abbildung 2 – Zeitlicher Orientierungsmerkmal für die Installation der Antenne
WICHTIG! In der Nähe von Betonmauern kann der Kompass stark stören. Beachten Sie auch, dass der Satellit NTV+ immer im Süden ist und die Satelliten Sirius, HotBird und Amos etwa im Südwesten (in Kiew) liegen.
Bestimmen Sie die Sichtbarkeit des Satelliten am Installationsort.
Der ideale Fall, der das Auftreten von Störungen ausschließt – die Installation der Satellitenschüssel auf dem Dach. Es ist unerwünscht, die Schüssel an einer Gemeinschaftsantenne, Gasrauchgasröhren zu befestigen. Die Montage ist jedoch möglich an die Wand der Aufzugschacht.
Die Satellitenschüssel kann nicht unter einem Dachvorsprung montiert werden, wenn die Fenster des Wohnraums nach Südwesten oder Süden blicken: der Dachvorsprung blockiert einfach das Signal. Außerdem können Niederschläge, die von dem Dachvorsprung herabfallen, die Position der Antenne verändern. Es ist optimal, die Schüssel an der äußeren Seite des Balkons zu montieren, wenn es sich um den südlichen oder südwestlichen Himmel handelt.
Für die Installation der Satellitenschüssel an der Fassade des Gebäudes kann eine Genehmigung von der Architektur- und Baukontrolle sowie ein Standardprojekt zur Installation erforderlich sein.
WICHTIG! Die Fälle von Raub von Satellitenschüsseln von Dächern sind häufig. Wenn es eine Möglichkeit gibt, die Schüssel an der Wand des Gebäudes zu montieren, ist es besser, diese Option zu wählen.

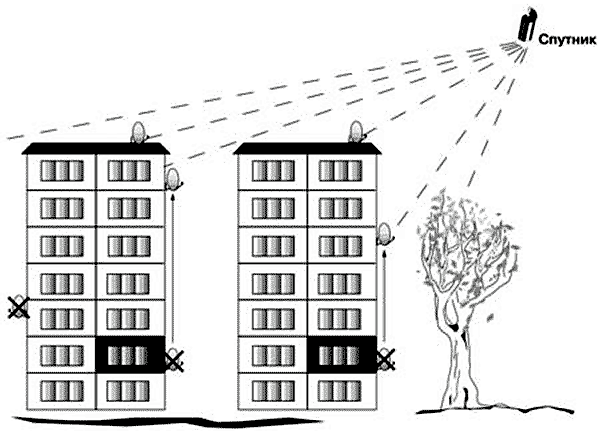

Abbildung 3 – Sichtbarkeit des Satelliten für den Signalempfang
Montage der Satellitenschüssel in Bezug auf den Höhenwinkel
Bauen Sie die Satellitenschüssel zusammen (die Bedienungsanleitung sowie die Regeln zur Montage sind in jedem Gerät enthalten).
Befestigen Sie den Halter. Die Auswahl der Befestigungselemente (Ankerbolzen, Muttern, Schrauben usw.) sollte auf der erwarteten Windlast und dem Material der Wand basieren, auf die die Satellitenschüssel montiert wird.
Installieren Sie die Konverter in der Halterung mit dem Stecker nach unten: Atmosphärische Feuchtigkeit sollte nach der Installation nicht in die Konverter eindringen.
Verbinden Sie das Kabel mit den Konvertern unter Verwendung der F-Buchsen.
Befestigen Sie das Kabel an der Halterung des Konverters mit Hilfe von Kunststoffbändchen oder Isolierband.
Dichten Sie die F-Buchsenverbindungen ab. Führen Sie eine Dichtung mit Isolierband in zwei Schichten über die gesamte Länge durch. Auf das Band legen Sie eine Schicht Dichtmittel (besser Silikon verwenden).
Montieren Sie die Antenne auf den Halter. Ziehen Sie die Justierungsmuttern fest: nach der Installation sollten Sie die Antenne mit geringer Kraft in vertikaler und horizontaler Richtung bewegen können.
WICHTIG! Wenn die Kalibrierung der Schüssel bezüglich der Position des Satelliten in Ihre Pläne nicht eingeschlossen ist, können Sie die Antenne mit einem Motorhaken installieren, der automatisch die Position des Satelliten einstellt.
Verbinden Sie das Kabel mit dem Halter, auch unter Verwendung von Kunststoffbändchen oder Isolierband.
WICHTIG! Lassen Sie etwa 1 Meter Kabel mit dem Halter befestigt, um Platz für die Anpassung zu haben.

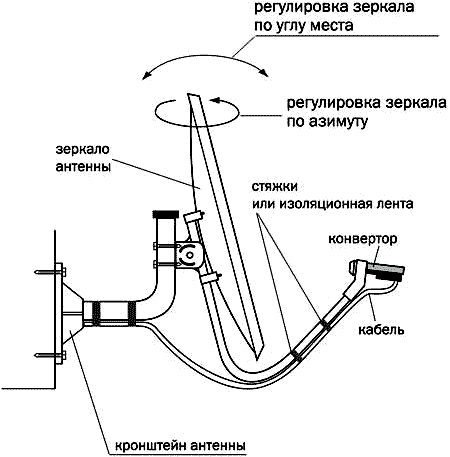

Abbildung 4 – Aufbau der Antenne
Abbildung 4 – Aufbau der Antenne
Montage der F-Buchsen
Entfernen Sie die obere Isolierung des Kabels etwa 15 mm. Wichtig ist, dass Sie dabei die abschirmende Schicht nicht beschädigen.
Foto 1 – Entfernen Sie die obere Isolierung des Kabels
Legen Sie die abschirmende Schicht entlang des Kabels.
Foto 2 – Legen Sie die abschirmende Schicht entlang des Kabels
Legen Sie das Aluminiumfolie entlang der abschirmenden Schicht.
Entfernen Sie die innere Isolierung des Kabels etwa 10 mm.
Foto 3 – Entfernen Sie die innere Isolierung des Kabels
Drehen Sie den Stecker bis zum Anschlag (siehe Foto 4).
Foto 4 – Drehen Sie den Stecker auf das Kabel (bis zum Anschlag)
WICHTIG! Der zentrale Leiter darf nicht mehr als 2 mm aus dem Stecker herausragen. Wenn seine Länge 2 mm überschreitet, schneiden Sie die Überhänge ab.
Richtiges Einstellen der Schüssel selbst
Stellen Sie den Azimutwinkel und den Höhenwinkel der Antenne ungefähr ein (den Azimut stellen Sie mit dem Kompass ein).
Verbinden Sie das Kabel mit dem Satellitenempfänger (die Bedienungsanleitung sollte diesen Schritt anschaulich erklären) – das Kabel sollte vom Konverter oder DiseC ausgehen. Der F-Buchsenanschluss wird nach der Methode behandelt, die wir oben erwähnt haben.
Verbinden Sie den digitalen Receiver mit dem Fernseher. Schalten Sie den Receiver ein.
WICHTIG! Der digitale Satelliten-Receiver sollte bereits auf die Kanäle der Satelliten programmiert sein (Sirius, Amos, Hotbird – für normale Schüsseln oder z.B. Yamal 201 – für Schüsseln mit Motorhaken). Wählen Sie aus der Liste der Kanäle des Receivers einen beliebigen „offenen“ Kanal mit Signal vom Satelliten.
Bewegen Sie die Spiegel der Schüssel mit sanften Stoßbewegungen in vertikaler/horizontaler Richtung um die orientierende Punkt der Position des ausgewählten Satelliten. Als Ergebnis sollte eine Leistungsanzeige (Signalqualität) und das Fernsehbild auf dem TV-Bildschirm erscheinen.
WICHTIG! Bei einer Gradewendung warten Sie mindestens 5 Sekunden – in dieser Zeit sollte das Signal vom Satelliten bis zu Ihrer Antenne gelangen.
Finden Sie im Menü des Satelliten-Receivers den Punkt „Empfangspegel“ und aktivieren Sie ihn. Sie können den maximalen Pegel erreichen, indem Sie sanft die Spiegel der Antenne in vertikaler/horizontaler Richtung bewegen.
WICHTIG! Der Pegel des Signals hängt direkt von den Wetterbedingungen ab.
Ziehen Sie die Justierungsmuttern fest, während Sie den Pegel des empfangenen Signals überwachen.
Bei der Einstellung der Antenne zum Empfang des Signals von den Satelliten Sirius, HotBird und Amos passen Sie die entsprechenden Konverter an, indem Sie auf dem Receiver den empfangenen Kanal auf den Satelliten einstellen, der gerade eingestellt wird.
Installation der Satellitenschüssel Trikolor TV
Unter den Satellitensystemen, die Konsumenten aus ganz Europa und weit darüber hinaus mit qualitativ hochwertigem Signal versorgen, ist das Trikolor TV-System am beliebtesten.
Der Vorteil des Systems, abgesehen von dem guten Signal und der mehreren tausend Nutzerbasis, ist, dass Sie keinen Techniker rufen müssen: Die visuelle Anleitung und das einfache Installationsystem sind für Laien verständlich und leicht umzusetzen. Die Selbstinstallation und das Einstellen dauert nicht länger als 2 Stunden! Sie benötigen keine besonderen Kenntnisse in der Signalannahme oder spezielle Ausrüstung: Alles, was für die Montage benötigt wird, wird im Paket geliefert.
$ Installation der Satellitenschüssel Trikolor TV: Preis
Die Kosten für die Installation der Trikolor TV FULL HD-Schüssel betragen etwa 300 $. Diese Preise umfassen die Bezahlung für das vollständige Gerätepaket, das Maximum HD-Paket (170 Kanäle, 24 davon zeigen im Format FULL HD), die Installation der Antenne, die Registrierung des Decoders und die Aktivierung der Zugangskarte in das Abonnementsystem von Trikolor.
Auch beliebte Satellitensender sind Rainbow TV und Telekarta TV.
Auf der offiziellen Website des Netzes Rainbow TV finden Sie ein spezielles Programm „Installer-Hilfe“, in dem alle wesentlichen Punkte der Montage einer Satellitenschüssel detailliert beschrieben werden sowie eine Datenbank zur Einstellung des Signalempfangs.
Selbstinstallation der Satellitenschüssel
Sie benötigen:
- Verlängerungsschlüssel mit 10 (verwendet bei der Montage der Antenne sowie zur Fixierung der Schüssel im Höhenwinkel);
- Rechteckschlüssel mit 10 (verwendet bei der Montage);
- Schlüssel mit 13, G-förmig (verwendet bei der Montage der Antenne im Azimut);
- Einzelne Schraubendreher (wird verwendet, wenn die Antenne an Anker befestigt wird);
- Kreuzschlüssel;
- Pinzette (wird bei der Beschneidung des Koaxialkabels sowie der Kunststoffbänder verwendet);
- Perforator SDS-plus (wird beim Bohren der Befestigungslöcher in der Wand verwendet);
- Bohrer für Perforator d=12 mm, Länge – von 120 bis 180 mm;
- Verlängerungskabel;
- Baumagnetik Level;
- Kleiner Fernseher mit niedriger Frequenz (wird verwendet, wenn keine speziellen Einstellgeräte wie Satfinder Openbox SF-10, SF-20 oder SF-30 zur Verfügung stehen);
- Satelliten-Receiver;
- Isolierband;
- Kunststoffbänder (verwendet bei der Befestigung des Kabels);
- 40 cm plastische Rohrleitung d=10 mm (wird bei der Schutzvorrichtung des Kabels vor Quetschungen beim Abfallen von Dächern verwendet);
- Schrauben mit Schlüsselkopf (6 Stück) mit 13 mm und Kunststoffdosen, Länge – 60-80 mm;
- Dicke und breite Metall-Washer d=30/50 mm – etwa 4-5 Stück (verwendet bei der Ausrichtung der Antenne).
Selbstmontage der Satellitenschüssel: Auswahl des Installationsorts
$ Installation von Satellitenschüsseln: Preisfrage
Wie viel kostet es, Satellitentelevision zu verbinden?
Alles hängt von mehreren Faktoren ab: zum Beispiel von der Anzahl der Fernseher, die an die Antenne angeschlossen werden:
Kiew – 950 UAH, 1 550 UAH, 2 100 UAH und 2 400 UAH für 1, 2, 3 und 4 Fernseher.
Oder von dem Durchmesser der Antenne selbst:
Moskau – 2 500 Rubel, 4 000 Rubel und 6 000 Rubel für Antennen mit 0,6 / 0,9 / 1,2 m Durchmesser.
Die Kostenberechnung kann auch eine zusätzliche Gebühr für die Montage in schwer zugänglichen Bereichen, die Installation eines Motorhakens, das Entfernen der Schüsseln sowie die Einstellung des Systems berücksichtigen.
