Selbstständige Installation von Heizkörpern

Selbstmontage von Heizkörpern: Tipps und Materialien

Was Sie benötigen:

• Heizkörper mit Stopfen;
• Halterungen;
• Maevsky-Ventile;
• Montageset;
• Gummiabdichtungen;
• Adapter;
• Plastik- oder Metallplastikrohre;
• Kugelventile.

Montage-Tipps:

Achten Sie beim Kauf von Werkzeugen besonders auf Drehmomentschraubenzieher – diese müssen genau den Anforderungen des Systems entsprechen. Die meisten Verbindungen im Heizsystem funktionieren nur ordnungsgemäß, wenn die vorgegebenen Drehmomente strikt eingehalten werden.

Die Flüssigkeit im Heizsystem arbeitet unter konstanter Druck. Eine schlecht abgedichtete Verbindung kann dazu führen, dass Wasser aus den Rohren spritzt oder der Heizkörper undicht wird. Bei zu fest angezogenen Verbindungen können die Gewinde beschädigt werden, was ebenfalls zu Schäden führt.

WICHTIG! Die genauen Drehmomente sind in den Bedienanleitungen der Teile sowie direkt auf den Heizgeräten angegeben.

Vor dem Austausch des Heizkörpers schalten Sie die Wasserzufuhr im System ab und verwenden Sie eine Pumpe, um so viel Wasser wie möglich aus dem System zu entfernen. Erst danach können Sie die Wasserzufuhr am Rohr des auszutauschenden Heizkörpers abschalten und mit der Demontage beginnen.

Sie sollten über eine Montageschaltung sowie alle notwendigen Teile für die Installation verfügen. Die Anzahl und Art der benötigten Teile hängen von der Schaltungsanleitung des Heizkörpers sowie vom gewählten Typ ab.

WICHTIG! Um den Heizkörper vom System zu trennen, benötigen Sie Abschaltventile oder spezielle Wasserhähne. Montagefirmen fügen in der Liste der erforderlichen Materialien oft „Kugelventile mit amerikanischen Anschlüssen“ hinzu. Diese Werkzeuge eignen sich jedoch nicht für die Selbstmontage – eine ordnungsgemäße Abdichtung erfordert spezielle Erfahrung. Für Anfänger empfehlen wir, Kugelventile durch herkömmliche Heizkörperventile zu ersetzen.

Montage von Heizkörpern in einem Einrohr-Heizsystem

Falls Sie ein Einrohr-Heizsystem haben, müssen Sie einen Umleitungsweg für die Wärmeflüssigkeit bereitstellen. Andernfalls führt das Schließen des Ventils zum Stillstand des gesamten Heizsystems in diesem Rohr.

Achten Sie beim Montieren auch auf die Anschlussstücke – darauf wird eine Schutzhülle angebracht, die anschließend am montierten Heizkörper befestigt wird.

Eines weiteren wichtigen Werkzeugs ist das Maevsky-Ventil. Es dient dazu, Luft aus dem Heizkörper zu entlassen. In den meisten Fällen sollte dieses Ventil bereits im Lieferumfang des Heizkörpers enthalten sein.

Weitere mögliche benötigte Werkzeuge sind:

• Reguläre T-Stücke;
• Durchführungs-T-Stücke;
• Elbow-Bogen;
• Rohre mit Gewindeenden;
• Verbindungsstücke;
• Nippen usw.

Die Notwendigkeit dieser Elemente hängt von der jeweiligen Anschlussanleitung ab.

Beim Montieren sollte der Heizkörper leicht geneigt angebracht werden. In älteren Heizsystemen kann sich sonst Luft ansammeln, wenn der Heizkörper genau horizontal montiert wird. Diese Luft muss dann manuell entfernt werden – dafür sind spezielle Ventile vorhanden. Wenn die Luft nicht rechtzeitig entfernt wird, sinkt die Effizienz des Heizkörpers.

Normen für die Montage von Heizkörpern erfordern in Wohnungen den Einsatz von Metallrohren. In Ferienhäusern sind auch Metallplastikrohre zulässig, sofern der Monteur unter hohem Druck arbeitet.

Nach der Montage des Heizkörpers wird eine Druckprüfung durchgeführt. Dafür sollten Sie Fachleute beauftragen oder einen Druckprüfer kaufen (ein manueller Druckprüfer kostet etwa 300 US-Dollar).

Nehmen Sie den Schutzfilm der Heizkörper erst nach Abschluss der Montage ab, um Beschädigungen der Oberfläche zu vermeiden.

Montage von Heizkörpern in einem Zweirohr-Heizsystem

Falls Ihr Haus über ein Zweirohr-Heizsystem verfügt, ist keine Umleitung erforderlich. Alle weiteren Montageschritte erfolgen nach denselben Anweisungen.



Abbildung 1 – Anschlussmöglichkeiten von Heizkörpern in verschiedenen Heizsystemen

Montage von Gusseisenheizkörpern: Schritt-für-Schritt-Anleitung

Es ist bequemer, wenn Sie einen Brecheisen in das Loch des Heizkörperwerkzeugs einführen können. Die Nippen müssen gleichzeitig gedreht werden, um eine Verzerrung zu vermeiden.

WICHTIG! Die Gewinde an den Nippen auf verschiedenen Seiten des Heizkörpers laufen in entgegengesetzten Richtungen. Entfernen Sie nur die äußerste Abschicht der Gewinde.

Nach der Montage wird der Heizkörper einer Druckprüfung unterzogen. Sollten Lecks festgestellt werden, müssen die Nippen erneut angezogen werden.

WICHTIG! Bei sorgfältiger Montage können Sie den Heizkörper vor dem Anbringen an der Wand bemalen – nach der Fertigstellung wäre eine Bemalung ohne Schutzmaßnahmen für die Wand oder den Boden schwierig.



Abbildung 2 – Gruppierung der Heizkörperteile: a) Gewinde der Teile werden mit Nippen verbunden; b) Die Nippen werden fest angezogen und die Teile miteinander verbunden; c) Der dritte Teil wird montiert; d) Zwei Heizkörper werden zusammengefügt; 1 – Teil; 2 – Nippel; 3 – Dichtung; 4 – Kurzes Heizkörperwerkzeug; 5 – Brecheisen; b) Langes Heizkörperwerkzeug

In Landhäusern, in denen die meisten Gebäude aus Holz bestehen, werden Heizkörper auf Standfüßen auf dem Boden montiert. Nur die Tragehalterungen an der Wand werden befestigt; sie tragen nicht den Hauptlast des Gebäudes.

Für Häuser oder Wände mit besonders leichter Konstruktion können die Heizkörper auch an Halterungen mit fester Stützung montiert werden; in diesem Fall befindet sich der Haupttragepunkt auf der Außenseite der Wand.

WICHTIG! Achten Sie beim Kauf eines Heizkörpers darauf, dass die Halterungen zu Ihrer Wandkonstruktion passen.

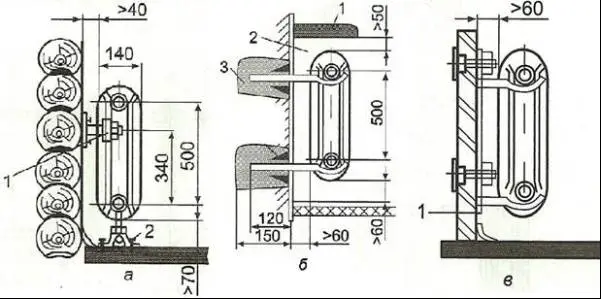

Abbildung 3 – Montagesmöglichkeiten für Heizkörper je nach Wandtyp: a) Holzwand: 1 – Halterungen; 2 – Standfüße; b) Mauerwerkswand: 1 – Sockel; 2 – Nische; 3 – Halterung; c> Leichte Wandkonstruktion: 1 – Halterung mit fester Stützung

Abbildung 4 – Positionierung des Heizkörpers in Bezug auf das Fenster

WICHTIG! Alle Heizgeräte im selben Raum sollten auf derselben Höhe angebracht werden.

Für die Montage an Halterungen benötigen Sie pro Quadratmeter Heizfläche eine Halterung. Die Position der Halterungen an der Wand wird mithilfe eines Vorzeichnungsblechs bestimmt. Das Blech wird horizontal ausgerichtet und anschließend nach den Markierungen Löcher in die Wand gebohrt. Die Halterungen sollten mindestens 12 cm tief in die Wand eingeführt werden. Nach der Montage werden sie mit Zementmörtel befestigt.

Um den Heizkörper an das Heizsystem anzuschließen, schrauben Sie zunächst die Stopfen des Heizkörpers ab und verbinden Sie den Umleitungsweg mit einem Ventil mit dem System. Anschließend wird der Heizkörper mithilfe von Anschlussstücken an das Heizsystem angeschlossen.

Auch bei der Montage von Aluminium- oder Bimetallheizkörpern folgt die gleiche Vorgehensweise. Allerdings sollte die Montage der Halterungen erst nach dem Anbringen eines speziellen Wärme reflektierenden Schutzs vor Überhitzung der Wand erfolgen.



Abbildung 5 – Anleitung zur Montage des Wärme reflektierenden Schutzs

WICHTIG! Gesetzliche Vorgaben verbieten die Installation von Heizgeräten auf Balkonen. Spezielle Wandverkleidungen dienen zwar der Isolierung dieser Bereiche, aber nicht zum Verlegen von Rohren.

Kosten bei der Montage von Heizkörpern

Die durchschnittlichen Kosten für die Montage eines Heizkörpers liegen in der Regel zwischen 35 und 50 US-Dollar pro Punkt – abhängig vom Material des Heizkörpers.

Wie viel kostet die Montage eines Heizkörpers?

• In Kiew: 250–350 UAH pro Punkt (ohne Kosten für die Rohrverbindung oder den Austausch);
• In Moskau: 2.750–3.000 Rubel pro Punkt (ohne Kosten für die Rohrverbindung oder den Austausch).

Zusätzlich sinken die Kosten, wenn mehrere Heizkörper montiert werden. Wie Sie sehen, spart die Selbstmontage nicht viel Geld – aber sie ermöglicht es Ihnen, ruhig zu schlafen, wenn Sie keine zusätzlichen Ausgaben haben.
