自己动手完成房屋内的电气线路安装

连接方案

家庭电路布置首先要有一个详细的计划。制定电气布线方案有以下几个原因：

• 可以计算所需材料的数量：需要多少电缆、什么规格的电缆，以及需要多少个插座、开关和配电箱；
• 确定电源及电气安装元件的位置；
• 便于日后对隐藏式电路进行维护和维修。

重要提示！如果没有方案，几乎不可能完成电路布置工作，尤其是隐藏式电路的安装！

为了确保电路安装质量，公寓或房屋的平面图以及标注了配电位置的示意图是必不可少的。

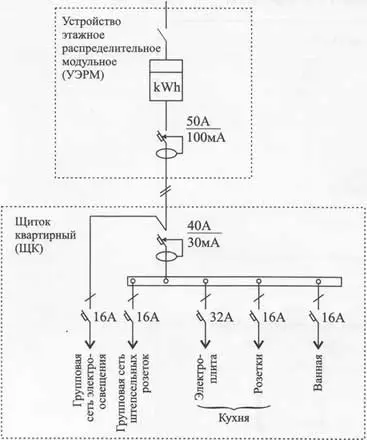

无论是住宅还是公寓，通常都会设置总配电箱和内部配电盘。从配电盘出发，电线会延伸到各个房间。

消费者用电设备大致可以分为以下几类：

• 插座；
• 照明设施；
• 大功率电器；
• 浴室用电设备和照明设施；
• 厨房用电设备和照明设施；
• 其他家用电器。

不建议将所有电路连接在同一组接线点上，因为这样会导致负载过重。

在制定方案时，会为每个配电组配备漏电保护装置，如漏电断路器。

电气布线方案会根据家电的功率和安装位置来确定插座的数量、位置以及所需的电缆规格。

住宅与公寓的电气布线方案唯一的不同在于电源引入方式：住宅通常通过架空线路供电，而公寓则通过地板上的配电盘供电。车库的电路布置可能同样采用集中式供电方式，或者通过架空/地下管线从住宅主电路引出电力。

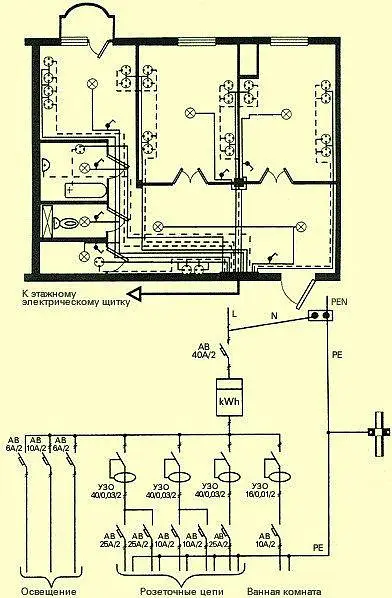

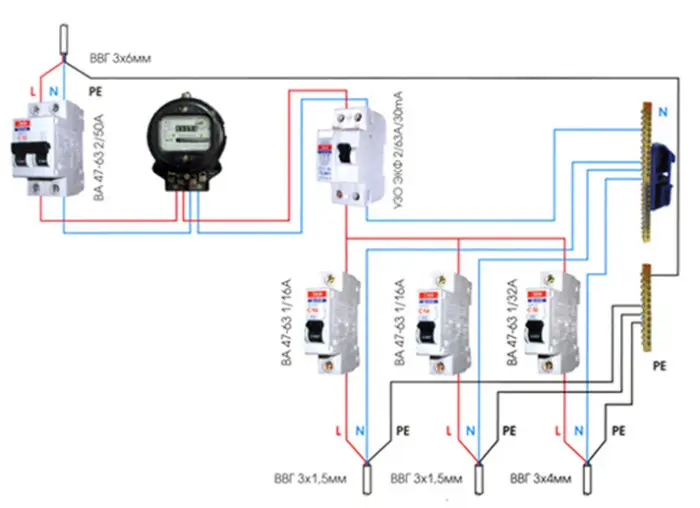

方案1——公寓电气布线示意图

方案2——住宅电气布线平面图及示意图

方案3——车库电气布线方案

公寓的电气布线

公寓的墙壁通常由混凝土或砖砌而成，表面会抹上灰泥或贴上石膏板。

公寓内的电路可以采用隐藏式布置方式，也可以明装。

有很多不同的安装方法：可以在抹灰之前先铺设电线，然后再覆盖灰泥；也可以在石膏板后面开槽铺设电线等等。通常会使用管子、PVC波纹管或柔性金属导管来进行布线，而明装的电线则会安装在电缆管道中。

为了确保正确进行电路布置，有一些具体的规则和注意事项需要遵循。

为保障安全，配电盘上会安装断路器，以防止电器发生短路或过载；同时还会安装漏电断路器，在电压突变时切断电源。由于浴室湿度较高，因此建议为其单独配备漏电断路器。

在浴室进行电路布置时有一些特殊要求：不应在浴室设置配电箱，也不宜在内部安装开关，但可以安装插座。对于潮湿环境，必须使用具有接地功能的防水电气设备。

电线的布局必须严格遵循水平线和垂直线的要求，电源线路不得相互交叉，且布线路径应始终与墙壁保持平行。如果电线埋设在地板下方，其铺设位置也应与墙壁保持一定距离。

如今，在新建设的公寓中，主要使用铜质电线——这种电线的耐用性要比大多数老式公寓中使用的铝质电线要好得多。

电缆的截面积不应小于2平方毫米，并且实际选用的规格应略大于根据负载计算出的数值。铜导线的允许电流密度不得超过8安培/平方毫米。不同类型的用电设备需要使用不同截面积的电缆。

穿过墙体的电缆必须用管子、导管或波纹管进行保护。

使用金属管、柔性导管或PVC波纹管进行布线，可以确保在后续维修时不会损坏墙面装饰。

所有电缆连接点都应设置在配电箱内，并且要保证能够方便地进行调整。电缆连接可以通过焊接或使用端子接头来实现。

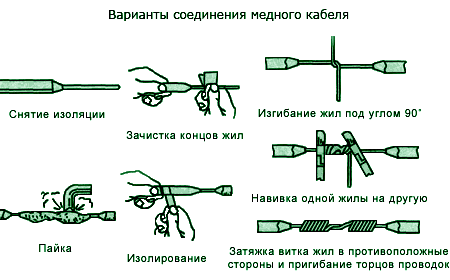

方案4——铜质电缆连接方法

用于安装插座和开关的电缆固定盒需要用灰泥或砂浆进行固定。

整个公寓内，每6平方米至少应设置一个插座。在走廊等较少使用的房间，1-2个插座就足够了。在厨房里，建议安装3-4组插座（具体数量取决于电器的数量和布局）。多安装一个插座可以避免使用延长线带来的不便以及相关安全隐患。

建议使用接触部分为铜制、内部结构为陶瓷材料的插座和开关。

插座和开关的具体安装位置没有严格规定，但出于安全考虑，插座应至少距离地面30厘米。开关则可以根据使用习惯安装在任何方便触及的高度。

总结来说，要在公寓中进行电路布置，需要准备以下工具和材料：相关专业知识、详细的电气布线方案、漏电断路器、断路器、各种规格的电缆和铜线、塑料或金属制成的配电盒和安装盒、波纹管、导管或金属管道、螺丝、锚钉、钉子、各种安装配件以及开关和插座。

法国Legrand是一家知名的电气设备制造商。进行电路布置工作时，还需要准备防护手套、电压检测仪、角磨机或锤凿用于开槽、钻头、螺丝刀和剪线钳等工具。

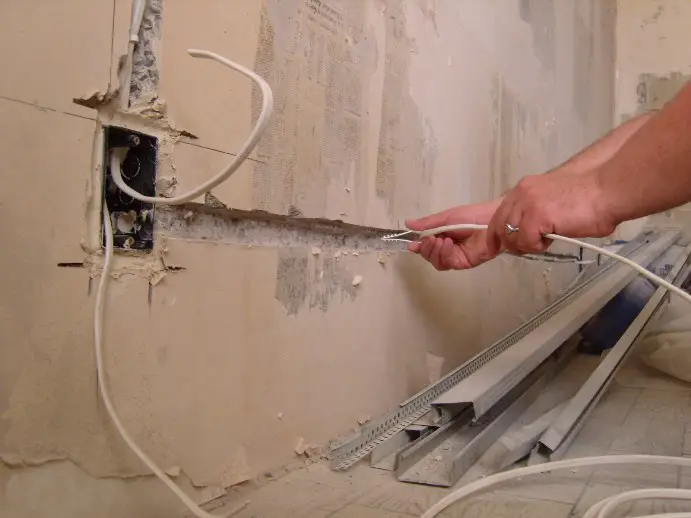

图1——在公寓中安装电气线路

木屋的电气布线

私人民宅的电气布线原则与公寓相同，但木屋的电路布置有一些特殊要求。由于木屋的结构容易燃烧，因此在布线时必须采取额外的安全措施。有些人会使用PVC波纹管来保护电缆，但这并不符合相关安全规范。在乡间别墅中自行进行电路布置时，应遵循以下原则：

采用隐藏式布线方式，使用金属管或钢制导管等不易燃的导体，并确保这些导管必须接地。如果使用塑料导管或波纹管，必须将其包裹在不可燃材料中，比如嵌入灰泥中。
