明装电线

明装电线是一种相对较少使用的布线方式，其在很多方面都劣于隐蔽式布线。这种布线的优点在于便于检查和更换，且安装相对简单。明装电线可以安装在已经完成的室内装修表面上。

由于隐蔽安装较为困难，因此这种布线方式常用于木结构房屋中。

根据PUE的定义，明装电线是指铺设在墙壁、天花板、桁架等建筑构件的表面上的电线。

明装电线可分为固定式、便携式和移动式三种类型。

电线可以直接安装在墙壁和天花板的表面上，也可以用绳索、电缆、滑轮、绝缘材料等进行固定，甚至可以自由悬挂。关于明装电线的各种安装方法，还需要进一步详细了解。

**使用夹具在墙面上安装明装电线**

截面小于6平方毫米的电缆可以直接用电气夹具固定在墙壁和天花板上。明装电线应具有多层绝缘层。像VVGng和NYM这样的电缆可以不加保护层直接铺设，而绝缘性能较差的电缆则需要金属或石棉作为防护材料。在公寓、别墅或任何住宅空间中，这种布线方式看起来并不美观。

图1 — 用于安装电线的夹具

**用绳索或电缆进行布线**

这种布线方式常用于公共建筑中。

其安装方法是将挂钩固定在墙壁或其他支撑物上，然后将钢缆拉紧悬在空中。电线通过金属或塑料扣件固定在钢缆上，配电箱也安装在同一根钢缆上。绳索布线实际上是电缆布线的一种变体，不同之处在于用于固定的绳索有时会被焊接在嵌入基材中的部件（如钢筋混凝土）上。

**用绝缘材料或滑轮进行布线**

过去这种布线方式最为常见。虽然其可靠性存在争议，但至今仍然很受欢迎。这种电线可以用于木结构房屋、行政建筑中，近年来也被用作住宅室内装饰元素。

由于这种方法已经使用较长时间，而且目前对其的关注度较高，因此很难找到适合安装绞合电线的瓷质绝缘材料。电线通常由具有加强绝缘层的多股铜线制成。

需要在墙上钻孔，孔间距控制在40至50厘米之间，然后将螺丝插入孔中，并用石膏或其他材料固定住，再把绝缘材料安装在螺丝上，最后将绞合电线固定在这些绝缘材料上。

图2 — 用瓷质绝缘材料安装的绞合电线

**在管道中布线**

明装电线可以安装在塑料或金属管道中。只有在无法使用其他材料的情况下，才会选择金属管道——例如，在易燃材料上铺设电线时。

管道能够有效保护电线免受机械损伤，并防止火灾蔓延。电线不能在管道内部连接，配电箱的作用是用于连接和分支电线。

图3 — 在管道中布装的明装电线

**在电缆槽中布线**电缆槽通常由塑料制成，常用于办公室的明装电线布置，也可见于住宅空间。它们安装方便，有各种尺寸和颜色可供选择，有些电缆槽还配备了用于区分不同电线的隔板。不过，在公寓中使用电缆槽时，其美观性并不算很高。

图4 — 在电缆槽中布装的明装电线

**在柔性金属套管中布线**

这种布线方式常用于技术房间和阁楼中。

**在电线架上布线**这些结构通常由钢管或宽钢槽制成，用于铺设电缆束。

**在电地板和接线盒中布线**

通往插座的电线通常隐藏在电地板中。在实际安装过程中，经常会结合上述几种方法进行布置。在湿度较高的房间（如浴室、厨房）以及火灾危险区域，布线时需要采取特殊的预防措施。

建筑物的外部电线同样可以是明装或隐蔽式的。它们安装在建筑物外墙的表面以及墙与墙之间的支撑结构上。

外部电线是从电力输送线路分出来的支线，通过专用夹具进行连接。

关于如何安装外部电线，答案非常明确：必须请专业的电工来操作。只有持有相应资质的合格电工才有权将电缆从中央电力输送线路中接出来。

用于外部电线的电线应为绝缘铜线或铝线，且截面较大。电缆可以悬挂在空中的钢缆上，也可以埋设在地下。从高架线路分出的支线通常安装在6至3.5米的高度处，随着逐渐靠近建筑物，高度会逐渐降低。输入电缆需要用绝缘材料固定在墙上，并通过钢管进入墙体内部。

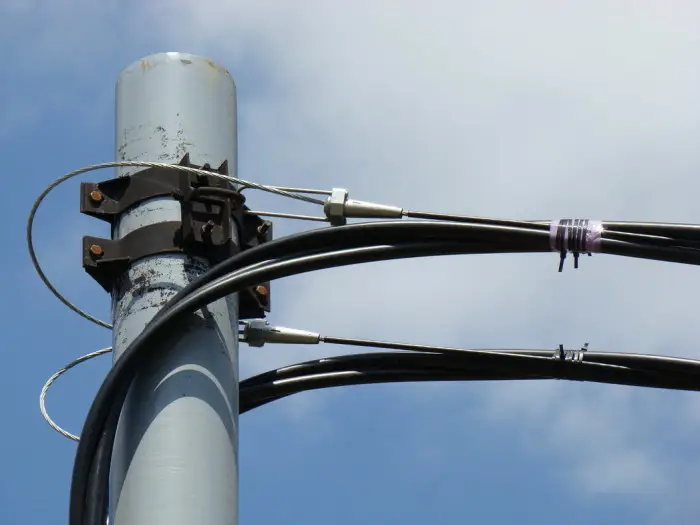

图5 — 外部电缆悬挂式布线

与隐蔽式电线一样，明装电线也需要专门的电气安装设备。

根据需要控制的照明设备数量不同，可以选择单极开关或双极开关。安装这类开关时，不需要在墙上开槽制作安装盒，只需将它们用不可燃或非导电材料固定在墙上，或者使用木质背板进行固定即可（具体取决于基材是否易燃）。

防溅式开关也可以直接固定在墙上，无需使用任何安装材料。在选择单极开关或双极开关时，需要注意其技术规格，例如额定电压、额定电流以及防护等级等信息。Legrand品牌生产的电气安装设备非常受欢迎。此外，Lexel等品牌也生产符合国际标准及GOST规范的高质量产品。
